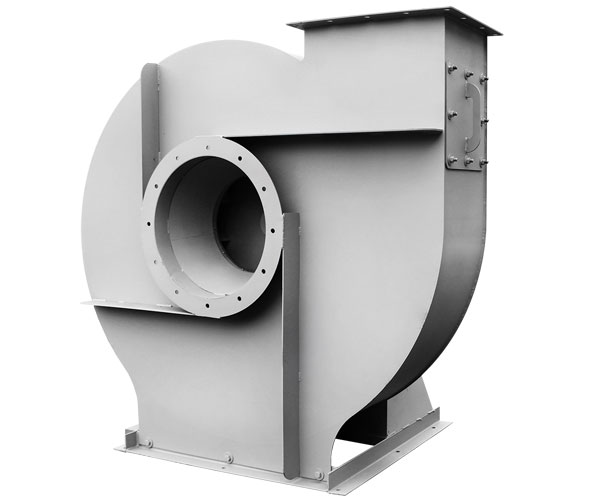

Вентилятор радиальный ВЦ 5-50
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВЦ 5-50 способны развивать среднее давление при одностороннем всасывании рабочей среды. Основная сфера применения – общеобменные или местные канальные вентиляционные сети, системы воздушного отопления и кондиционирование. Возможно применение вентиляторов ВЦ 5-50 в составе линий пневматической транспортировки мелкодисперсных не абразивных материалов, а также на технологических линиях, где техпроцессом предусмотрено перемещение воздушных или химически нейтральных газовоздушных сред.
Предельная температура перемещаемой рабочей среды для радиальных вентиляторов ВЦ 5-50 составляет +80 °С при удельном содержании пыли и взвешенных частиц до 100 мг/м³
Общие сведения
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 9
Конструкция и монтаж
Вентиляторы радиальные ВЦ 5-50 относятся к группе стационарного оборудования и подлежат установке на жестком несущем основании (перекрытия из металлоконструкций или железобетонный фундамент).
Спиралевидный кожух в форме «улитки» выполняется из тонколистовой конструкционной стали (для вентиляторов ВЦ 5-50 в общепромышленном исполнении). Для придания устойчивости на наружных поверхностях корпуса предусмотрены дополнительные ребра жесткости.
Входной и выходной патрубки вентилятора радиального ВЦ 5-50 имеют фланцы с отверстиями для подключения к воздуховодам вентиляционной сети.
Функцию привода выполняет асинхронный электродвигатель, смонтированный соосно крыльчатке, которая размещена внутри корпуса-«улитки». Рабочее колесо с 9-ю загнутыми назад лопатками насажено непосредственно на ротор электродвигателя (компоновочная схема №1).
В дополнительную комплектацию вентиляторов радиальных ВЦ 5-50 среднего давления могут быть включены виброизоляционные опоры и гибкие вставки.
Для защиты оборудования от коррозии на наружные поверхности нанесено износостойкое лакокрасочное покрытие.
Условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
- Умеренного климата (У) от -45 °С до +40 °С
- Тропического климата (Т) от -10 °С до +45 °С
- Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С
Категория размещения – 2 и 3.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
| Ж2 | Теплостойкое исполнение, углеродистая сталь. (допустимая температура – до +200 °C |
Технические характеристики
| Типоразмер | Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦ 5-50 №8 | 1 | 1 500 | 15,0 | 30,0 | 160S4 | 8,6 | 19,1 | 2200 | 2750 | 465 | ДО-42 | 6 | ВР 203 | 8 |
| ВЦ 5-50 №8 | 1 | 1 500 | 18,5 | 36,3 | 160М4 | 8,6 | 31,2 | 1360 | 2750 | 485 | ДО-42 | 6 | ВР 203 | 8 |
| ВЦ 5-50 №9 | 1 | 1 500 | 22,0 | 43,2 | 180S4 | 10,7 | 22,6 | 2600 | 3300 | 635 | ДО-43 | 6 | ВР 203 | 8 |
| ВЦ 5-50 №9 | 1 | 1 500 | 30,0 | 57,6 | 180М4 | 10,7 | 36,2 | 2150 | 3300 | 660 | ДО-43 | 6 | ВР 203 | 8 |
Выпускаемые типоразмеры
№8,0, №9,0
