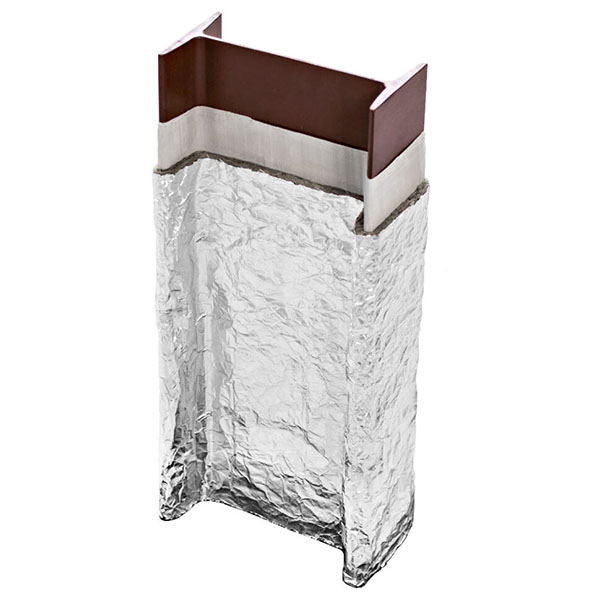

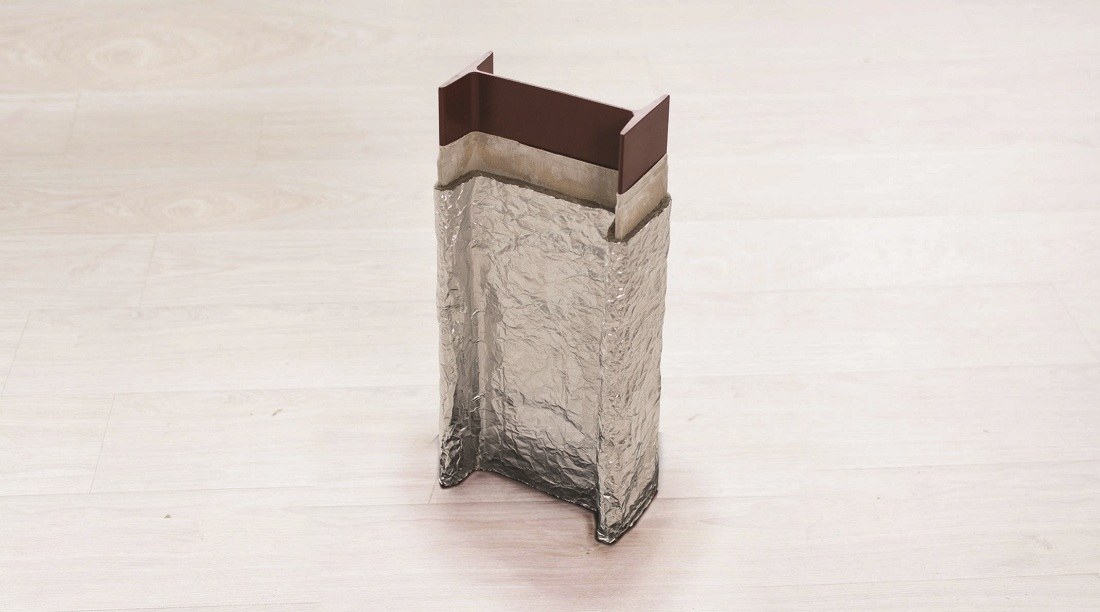

Система огнезащиты металлических конструкций Ogne-Met

При возникновении пожара на любом объекте возникают риски разрушения металлических конструкций. Воздействие высоких температур меняет структуру металла, что приводит к деформации и уменьшению его прочностных характеристик. С целью уменьшения негативного воздействия огня на металлические конструкции применяется система конструктивной огнезащиты Ogne-Met. Данная система конструктивной огнезащиты обеспечивает предел огнестойкости от 45 до 150 минут в зависимости от толщины материалы.

Монтаж

• подготовка защищаемых поверхностей;
• раскрой материала ВМБОР;
• подготовка огнезащитного состава ОКС;
• нанесение клеевого состава на защищаемые поверхности;
• оклеивание защищаемых поверхностей материалом ВМБОР;
• проклеивание мест соединений материала алюминиевым скотчем.

Условия эксплуатации

• при температуре от -60 градусов по Цельсию;
• при влажности до 90%.

Технические характеристики используемых материалов

Наименование	Размеры, мм	Объемная плотность, кг/м3	Теплопроводность, Вт (м-К) при 23 С	Коэффициент звукопоглощения (100-800 Гц)	Упаковка (рулон) м2
ВМБОР-5Ф	20000х1200х5	100	0,033	0,08-0,96	24
ВМБОР-8Ф	10000х1200х5				12
ВМБОР-10Ф	10000х1200х5				12
ВМБОР-13Ф	10000х1200х5				12

Выбор материала в зависимости от предела огнестойкости

	Приведенная толщина металла, не менее 3,4 мм					Приведенная толщина металла, не менее 2,4 мм
Предел огнестойкости	R 45	R 60	R 90	R 120	R 150	R 60	R 90
Вид материала	ВМБОР- 5Ф	ВМБОР- 5Ф	ВМБОР- 8Ф	ВМБОР- 10Ф	ВМБОР- 13Ф	ВМБОР- 8Ф	ВМБОР- 13Ф
Расход клеевого состава ОКС кг/м2	1,25	1,5	2,3	2,3	2,3	2,3	2,3

Используемые материалы

• материал базальтовый рулонный фольгированный ВМБОР - 23.99.19-001-19308982-2017;
• клеевой состав ОКС - 23.99.19-002-19308982-2017.

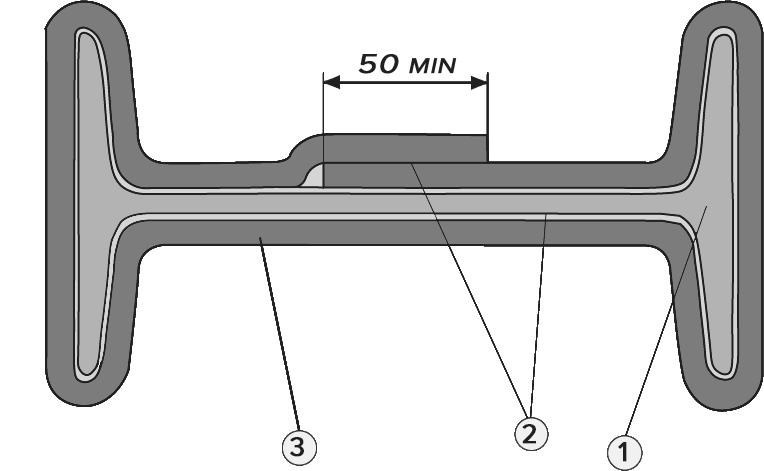

Монтаж системы

• 1. Металлическая констуркция
• 2. Клеевой состав ОКС
• 3. Материал ВМБОР

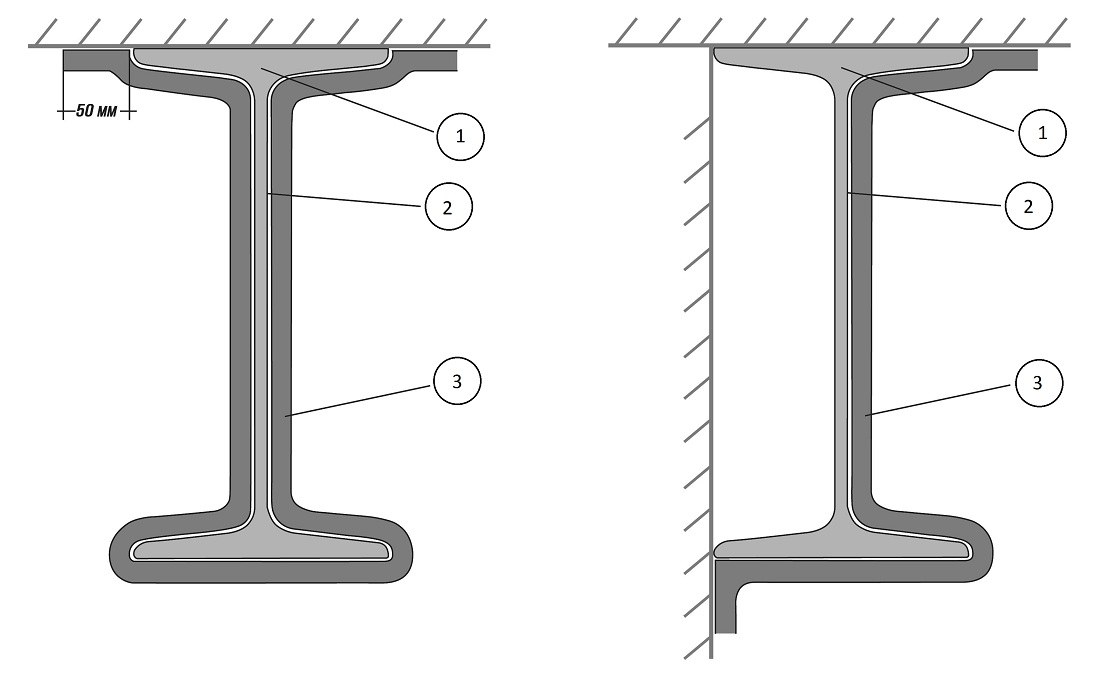

• 1. Металлическая конструкция
• 2. Клеевой состав ОКС
• 3. Материал ВМБОР

Схема монтажа конструктивного покрытия Ogne-Metв местах примыкания к строительным конструкциям. При монтаже металлических конструкций, примыкающей одной или двумя сторонами к несущим строительным конструкциям, в местах примыкания к этим конструкциям должны быть выполнены замки нахлест на несущую конструкцию не менее 50 мм.

Места примыкания металлической конструкции к профнастилу также выполняются с нахлестом на профнастил с заходом не менее 50 мм. Воздушные пространства профнастила должны быть забиты минераловатным или базальтовым материалом на глубину не менее 50 мм.

Схема монтажа конструктивного огнезащитного покрытия Ogne-Met в местах примыкания к профнастилу

• 1. Профнастил
• 2. Минеральная или базальтовая вата
• 3. Материал ВМБОР
• 4. Клеевой состав ОКС
• 5. Металлическая конструкция
