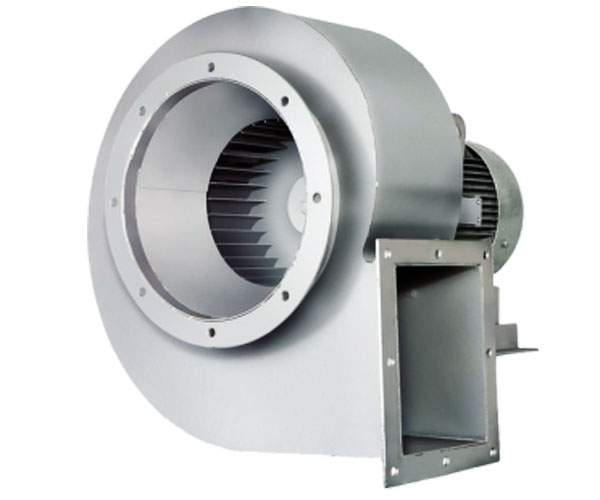

Вентилятор дутьевой ВД
⚙️ Подбор и заказ
Описание
Вентиляторы ВД одностороннего всасывания предназначены для стабильной и достаточной подачи воздуха в закрытые топливные камеры котельных агрегатов с уравновешенной тягой. Могут применяться в котельных установках с производительностью 25 тонн пара в час и свыше, в газомазутных котлах с тепловой производительностью 0,5…16 Гкал, а также в прочих промышленных установках, где требуется интенсивная подача свежего воздуха в больших объемах.
Промышленные дутьевые вентиляторы ВД допускаются к эксплуатации и в целях удаления дыма и летучих продуктов горения от топок, если температура рабочей среды не превышает +80 °С.
Общие сведения
- Дутьевые вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
- Варианты материального исполнения: общепромышленное, коррозионностойкое
- Назначение: технологические установки
- Количество лопаток рабочего колеса: 32
- Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
Конструкция и монтаж
Радиальные промышленные вентиляторы ВД имеют моноблочное конструктивное исполнение поставляются заказчику в полностью собранном виде.
Основными элементами являются спиралевидных кожух-«улитка», рабочее колесо и привод, размещенный соосно рабочей крыльчатке на сварной подставке.
Спиральный кожух изготавливается из тонколистовой стали и имеет два фланцевых патрубка для подключения к воздуховодам (напрямую или посредством гибких вставок). При подключении вентилятора дутьевого ВД к воздуховодам, корпус может быть повернут удобным для монтажа углом (в плоскости вращения крыльчатки).
Рабочее колесо радиального типа имеет 32 лопатки, отогнутые в сторону вращения. Забор воздуха производится вдоль оси крыльчатки, а выброс – по касательной в плоскости ее вращения.
Для защиты оборудования от коррозии внешние поверхности покрыты износостойким лакокрасочным материалом.
Условия эксплуатации
Промышленные дутьевые вентиляторы ВД предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2). Допускается эксплуатация оборудования на открытом воздухе, если электрические части защищены от атмосферных осадков и прямых солнечных лучей.
Нормальный температурный диапазон окружающей среды составляет от -30 °С до +40 °С. При температуре менее -30 °С эксплуатировать агрегат не рекомендуется.
Технические характеристики
| Типоразмер | Температура перемещаемой среды, ºС | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ВД № 2,5 | 30 | 3000 | 3 | 6,6 | 90L2 | 0,41 | 1,22 | 1080 | 1280 | 40 |
| ВД № 2,7 | 30 | 1500 | 1,5 | 3,8 | 80МB4 | 0,25 | 0,76 | 290 | 375 | 38 |
| ВД № 2,7 | 30 | 3000 | 1,5 | 3,3 | 80МA2 | 0,51 | 1,53 | 1175 | 1510 | 36 |
| ВД №3,5 | 30 | 1500 | 2,2 | 5,16 | 90L4 | 0,27 | 1,66 | 460 | 605 | 64 |
| ВД №3,5 | 30 | 3000 | 5,5 | 11,1 | 100L2 | 0,6 | 3,6 | 2100 | 2760 | 75 |
| ВД №12 | 30 | 750 | 45 | 94 | 250M8 | 15 | 41,5 | 1980 | 2210 | 1500 |
| ВД №12 | 30 | 1000 | 90 | 170 | 280М6 | 20 | 55 | 3500 | 3930 | 1800 |
| ВД №13,5 | 30 | 750 | 90 | 169 | 280M6 | 23 | 67 | 2520 | 2880 | 2180 |
| ВД №13,5 | 30 | 1000 | 250 | 457 | 355МВ6 | 27 | 95 | 4460 | 5050 | 3360 |
| ВД №15,5 | 30 | 750 | 160 | 315 | 355М8 | 40 | 95 | 3210 | 3550 | 3280 |
| ВД №15,5 | 30 | 1000 | 355 | 676 | 355MLС6 | 51 | 127 | 5700 | 6300 | 3650 |
| ВД №18,0 | 30 | 750 | 400 | - | - | 63 | 137 | 4350 | 4800 | - |
| ВД №18,0 | 30 | 1000 | 800 | - | - | 75 | 205 | 7600 | 8400 | - |
| ВД №20,0 | 30 | 750 | 800 | - | - | 143 | 332 | 8800 | 10000 | - |
Выпускаемые типоразмеры
№2,5, №2,7, №3,5, №12, №13,5, №15,5, №18, №20
