Приточно-вытяжная установка Ostberg HERU 800 T (Östberg, Швеция): 2 исполнения, AC-двигатель, 400 В, вентиляторы 2,63 кВт, нагреватель 9,9–27,2 кВт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.

Основные характеристики:

Производитель — Ostberg
Тип — Приточно-вытяжные
Производительность, м³/час — 4000
Мощность, кВт — 12.56
Тип нагревателя — Электрический

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель Ostberg

Тип Приточно-вытяжные

Производительность, м³/час 4000

Мощность, кВт 12.56

Тип нагревателя Электрический

Подробно

Описание

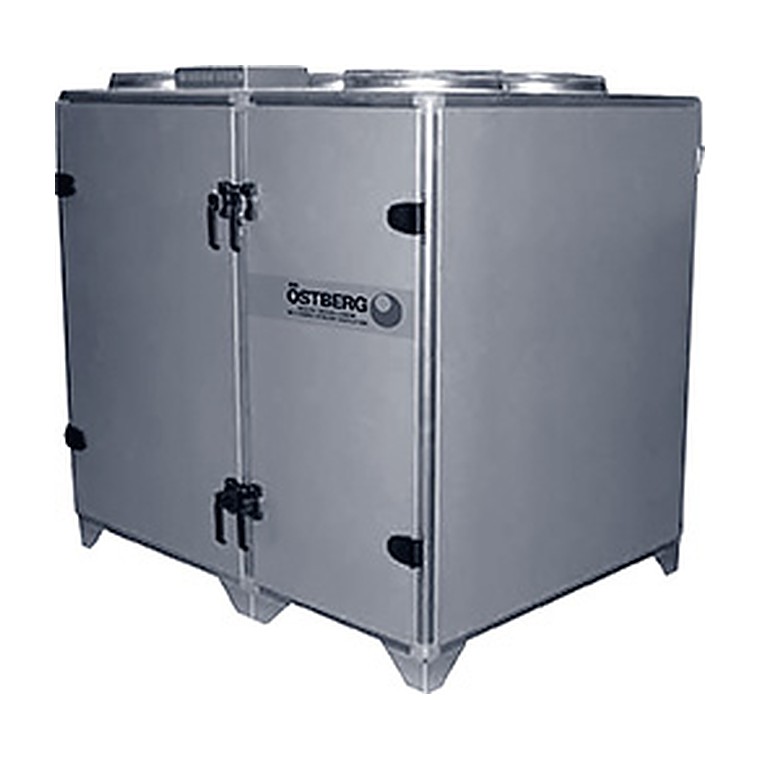

Приточно-вытяжная установка Östberg HERU 800 T с роторным регенератором, с верхним подключением воздуховодов: вентиляторы 2,63 кВт, нагреватель 9,9–27,2 кВт, масса 347–350 кг. Исполнения: RER — с электрическим нагревателем, RWR — с водяным. Приточно-вытяжные установки HERU - это продуманное решение для вентиляции зданий и сооружений различного назначения. Все установки оснащены высокоэффективным теплоутилизатором, что обеспечивает существенную экономию при эксплуатации. Разнообразие типоразмеров позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: роторный регенератор, утилизирующий теплоту удаляемого воздуха (КПД теплоутилизации до 85%), приточный и вытяжной фильтры класса очистки F7, электрический или водяной калорифер, приточный и вытяжной вентиляторы, отсек приборов автоматического управления.

ПроизводительOstberg (поставка «Арктика»)

НазначениеПриточно-вытяжные

Исполнений2

Напряжение400 В

Мощность вентиляторов2,63 кВт

Нагреватель9,9–27,2 кВт

Ток4,17–18,5 А

Вес347–350 кг

Конструкция и работа

В одном корпусе работают два вентилятора и теплообменник-утилизатор: удаляемый воздух отдаёт тепло приточному, не смешиваясь с ним. За счёт этого зимой на догрев расходуется в разы меньше энергии, а летом установка частично возвращает холод.

Системы управления и защиты. Установки HERU снабжены встроенной системой автоматического управления и настенным пультом дистанционного управления с ЖК-дисплеем. Система управления обеспечивает следующие основные функции: Установки HERU могут быть подключены к системе “Умный дом”…
Монтаж. Установки HERU снабжены ножками и предназначены для напольного монтажа. Для удобства транспортировки конструкция установок HERU выполнена в виде модулей.
Аксессуары. Воздушные клапаны, канальные охладители воздуха, узлы обвязки водяного калорифера, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления. Перед обслуживанием убедитесь, что При очистке установки
В случае неисправности. * Для удаленного управления с электронного устройства на базе Android необходимо загрузить на него русифицированное приложение и подключить установку к сети интернет. Приложение можно бесплатно загрузить из магазина приложений Google Play.

Что это даёт

Возврат до 70–90 % теплаУтилизатор снимает тепло вытяжки и передаёт его притоку — счёт за отопление ощутимо ниже.

Два потока в одном корпусеПриток и вытяжка сбалансированы, в помещении нет сквозняков и обратной тяги.

Фильтрация обоих потоковФильтры защищают и помещение, и сам теплообменник от загрязнения.

Автоматика в комплектеКонтроллер управляет расходом, утилизатором и догревом, ведёт защиту от обмерзания.

Компактный монтажПодвесное или напольное исполнение вписывается в техническое помещение или запотолочное пространство.

Где применяется

Квартиры и частные дома, офисы, переговорные, учебные классы, медицинские кабинеты, гостиницы, магазины — объекты с постоянным присутствием людей и требованием к энергоэффективности.

Как подобрать

Считайте расход по числу людей и назначению помещений, проверяйте располагаемое давление, затем выбирайте тип утилизатора: пластинчатый — для помещений без повышенной влажности, роторный — там, где нужен возврат влаги и максимальный КПД.

Технические характеристики

Модель HERU		800 T RER	800 T RWR
Напряжение	В/Гц/ф	400/50/3	400/50/3
Ток	А	18,5	4,17
Макс. мощн. нагревателя	кВт	9,9	27,2*
Мощность вентиляторов	кВт	2,63	2,63
Макс. потреб. мощность	кВт	12,56	2,66
Вес	кг	350	347

* Мощность водяного теплообменника указана при расходе воздуха 3000 м3/ч для модели HERU 800 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.

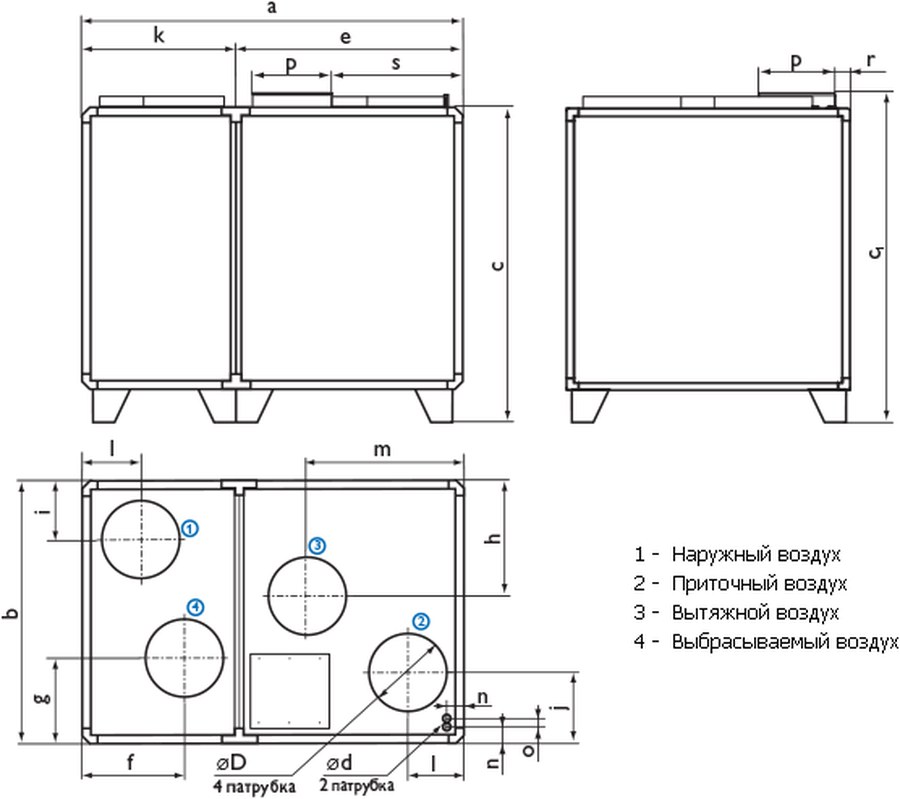

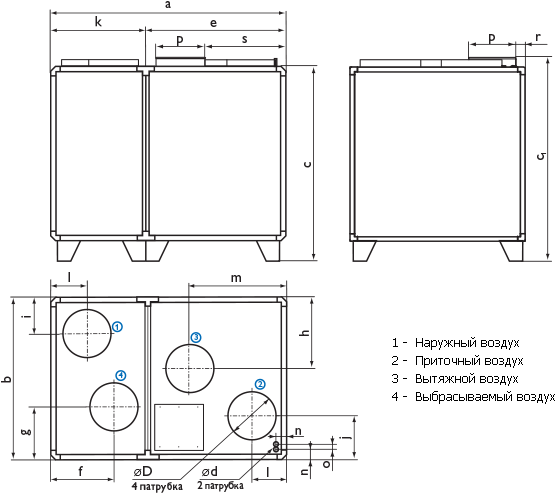

Чертёж и присоединительные размеры

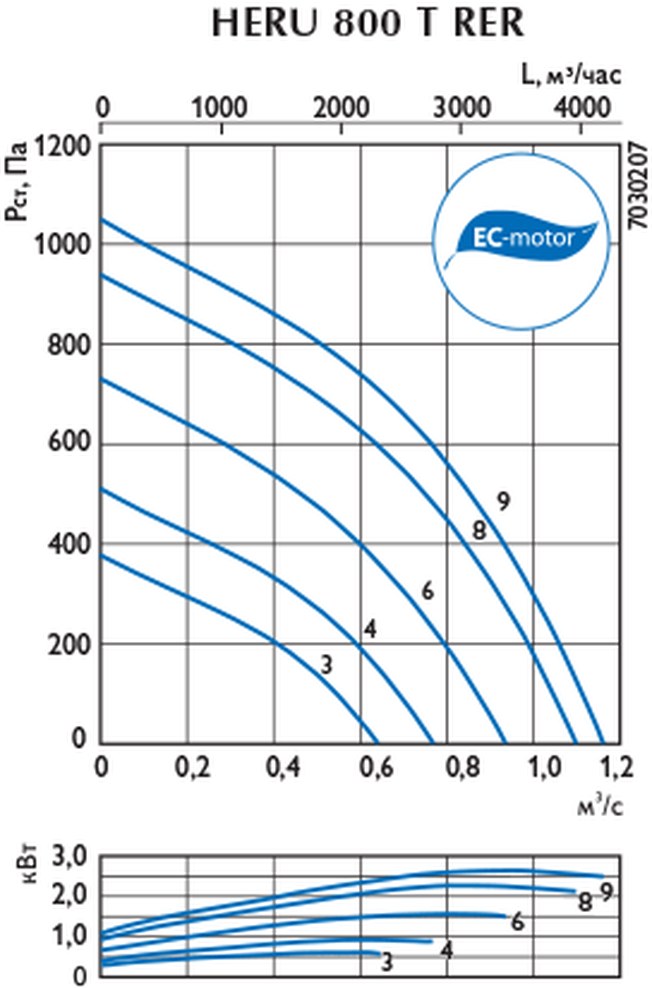

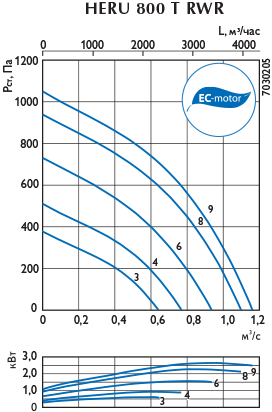

Аэродинамические характеристики

Шумовые характеристики

Модель	Скорость		LpA	LwA	LwA
Модель	вентилятора		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	100%	Приток	73	80	61	64	76	70	70	76	67	62
		Вытяжка	64	71	58	60	68	65	60	53	46	37
HERU 800 T RER		К окружению	56	63	55	59	60	49	48	49	49	35
HERU 800 T RWR	85%	Приток	71	78	57	62	76	67	67	68	62	57
		Вытяжка	64	71	54	57	70	60	54	49	42	32
		К окружению	55	62	50	56	60	44	43	43	44	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо вентилятора полностью остыли.

При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Для отвода конденсата от пластинчатого теплообменника нужен сифон с гидрозатвором и уклон трубки.

При низких наружных температурах защита от обмерзания периодически снижает расход притока — это штатный режим.

Фильтры меняют не реже двух раз в год: забитый фильтр снижает расход и повышает шум.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
