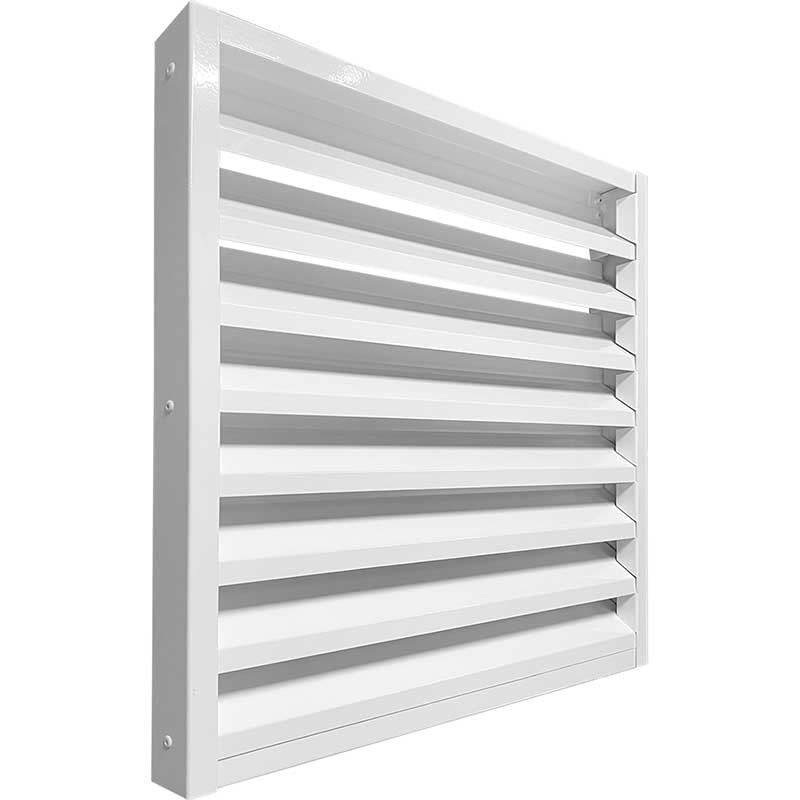

Накладная решетка из оцинкованной стали ФВР-НС

Решётка ФВР-НС по назначению и функциональности полностью повторяет решётку ФВР-С. Единственным конструктивным отличием является накладной тип исполнения, ее рамка сделана без внешнего фланца. Решётка ФВР-НС накладывается на проем, либо полностью утапливается в проеме. Стальная жалюзийная решётка ФВР-НС предназначена для систем принудительной вентиляции зданий и сооружений любого назначения.

Особенности и комплектация

• Решётка состоит из рамки и вставленных в рамку Z-образных ламелей.
• Конфигурация рамки и ламелей стандартная - согласно чертежа, по индивидуальному заказу возможна любая конфигурация, размерность рамки и ламелей.
• Изготовление жалюзийной решётки ФВР-НС возможно любых размеров по ширине и высоте с точностью до 1 мм, как цельной конструкцией, так и сборной при закрытии больших вентиляционных шахт.
• Решётка ФВР-НС полностью изготовлена из листового оцинкованного металлопроката толщиной 0,8 мм Решётки окрашены порошковой краской в цвет по шкале RAL.
• По умолчанию решётки окрашиваются в стандартный белый цвет RAL 9016, по желанию возможна окраска в любой цвет по шкале RAL Внешняя сторона решётки Варианты монтажа 1.

Где применяется

Наружная установка: приток и выброс воздуха через фасад, защита проёма от осадков, ветра, птиц и мусора.

• Фасады жилых, административных и производственных зданий
• Венткамеры, машинные отделения, ИТП
• Приток и выброс воздуха наружу
• Защита проёма от осадков, ветра и птиц

Материалы и покрытие

Корпус — оцинкованная сталь. Прочное и экономичное решение для технических помещений и промышленных объектов. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Накладной монтаж: рамка перекрывает края проёма
• Крепление саморезами через отверстия в рамке
• Проём готовится на 2–4 мм больше присоединительного размера

Габаритно-посадочные размеры

Размеры А×В указаны относительно строительного (посадочного) проёма.
