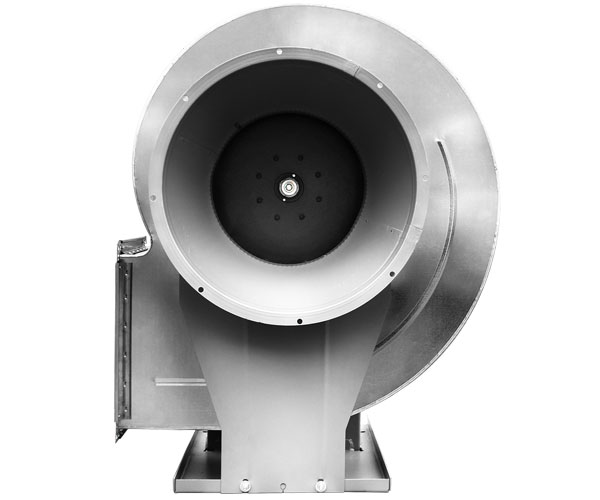

Индустриальные радиальные вентиляторы ВР 400 для тяжёлых условий эксплуатации: усиленная конструкция корпуса и рабочего колеса, работа в запылённой и агрессивной среде. Выпускаются в типоразмерах №4–№12,5. Стоимость рассчитывается под задачу — выберите типоразмер и отправьте запрос.
Назначение
Индустриальный радиальный вентилятор ВР 400 усиленной конструкции для тяжёлых условий эксплуатации: запылённый воздух, непрерывная работа, повышенные нагрузки на рабочее колесо. Стоимость и срок изготовления рассчитываются под задачу — выберите типоразмер в блоке «Подбор и заказ» и отправьте запрос.
Конструкция
Усиленные корпус, рама и рабочее колесо.
Подшипниковый узел рассчитан на непрерывную работу.
Схема исполнения, направление вращения и положение корпуса — по заданию.
Материал проточной части подбирается под перемещаемую среду.
Технические характеристики
Всего в серии 71 рабочих режимов по 11 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения рабочего колеса, об/мин
Установленная мощность, кВт
Производительность, Q min м³ /ч
Производительность, Q max м³ /ч
Полное давление, Pv min Па
Полное давление, Pv max Па
№4
1 500
2,2
821
2 097
377
682
2 150
2,2
1 176
3 006
775
1 400
2 500
2,2
1 368
3 496
1 048
1 893
2 760
3
1 510
3 859
1 278
2 307
2 960
3
1 620
4 139
2 363
2 654
№4,5
1 500
4
1 169
2 986
478
863
2 230
4
1 737
4 440
1 056
1 907
2 500
4
1 948
4 977
1 327
2 396
2 700
4
2 103
5 376
1 548
2 795
2 880
5,5
2 244
5 734
2 832
3 180
№5
1 500
7,5
1 603
4 097
590
1 065
2 000
7,5
2 137
5 462
1 048
1 893
2 230
7,5
2 383
6 090
1 303
2 354
2 500
7,5
2 672
6 828
1 638
2 958
2 700
7,5
2 885
7 374
3 073
3 450
2 895
11
3 094
7 906
3 532
3 967
№5,6
1 500
11
2 252
5 755
740
1 336
1 800
11
2 703
6 907
1 065
1 924
2 000
11
3 003
7 674
1 315
2 375
2 230
11
3 348
8 556
1 635
2 952
2 500
11
3 754
9 592
3 304
3 711
2 700
11
4 054
10 360
3 854
4 328
2 900
15
4 354
11 127
4 446
4 993
№6,3
1 500
22
3 207
8 195
936
1 691
1 800
22
3 848
9 834
1 348
2 435
2 000
22
4 276
10 926
1 664
3 006
2 230
22
4 767
12 183
2 069
3 737
2 500
22
5 344
13 658
4 182
4 696
2 700
22
5 772
14 751
4 878
5 478
2 940
30
6 285
16 062
5 784
6 495
№7,1
1 500
11
4 590
11 730
1 189
2 147
1 800
11
5 508
14 076
1 712
3 092
2 000
15
6 120
15 640
2 114
3 817
2 230
22
6 824
17 438
4 226
4 746
2 500
30
7 650
19 550
5 312
5 965
2 700
37
8 262
21 114
6 195
6 957
2 950
55
9 027
23 069
7 396
8 305
№8
1 240
15
5 428
13 871
1 032
1 863
1 500
15
6 566
16 780
1 510
2 726
1 800
22
7 879
20 136
3 496
3 926
2 000
30
8 755
22 373
4 316
4 847
2 240
37
9 805
25 058
5 414
6 080
2 500
55
10 943
27 966
6 744
7 573
2 800
75
12 256
31 322
8 459
9 499
2 960
90
12 957
33 112
9 453
10 616
№9
1 000
15
6 233
15 928
849
1 534
1 500
22
9 349
23 891
3 073
3 450
1 900
45
11 842
30 262
4 930
5 536
2 100
55
13 088
33 448
6 022
6 763
2 400
90
14 958
38 226
7 866
8 833
2 700
132
16 828
43 005
9 955
11 179
2 960
160
18 448
47 146
11 964
13 436
№10
1 000
30
8 549
21 849
1 048
1 893
1 500
55
12 824
20 763
3 793
4 260
2 050
90
17 526
28 376
7 085
7 956
2 400
160
20 519
33 221
9 711
10 905
2 700
250
23 083
37 373
12 290
13 802
2 960
315
25 306
40 972
14 771
16 588
№11,2
900
30
10 810
27 626
1 065
1 924
1 240
55
14 894
38 063
2 022
3 652
1 600
75
19 218
49 113
3 367
6 080
2 000
160
24 023
61 391
5 260
9 499
2 210
250
26 545
67 837
6 423
11 599
2 500
315
30 028
76 739
8 219
14 843
№12,5
800
22
13 358
34 138
1 048
1 893
1 000
37
18 368
42 673
1 939
3 502
1 240
75
20 706
52 914
2 519
4 548
1 500
132
25 047
64 009
3 686
6 656
1 700
160
28 387
72 544
4 734
8 549
1 900
250
31 726
81 079
5 914
10 679
2 050
315
34 231
87 480
6 884
12 432
Полное давление и производительность указаны для диапазона рабочей зоны при плотности воздуха 1,2 кг/м³.

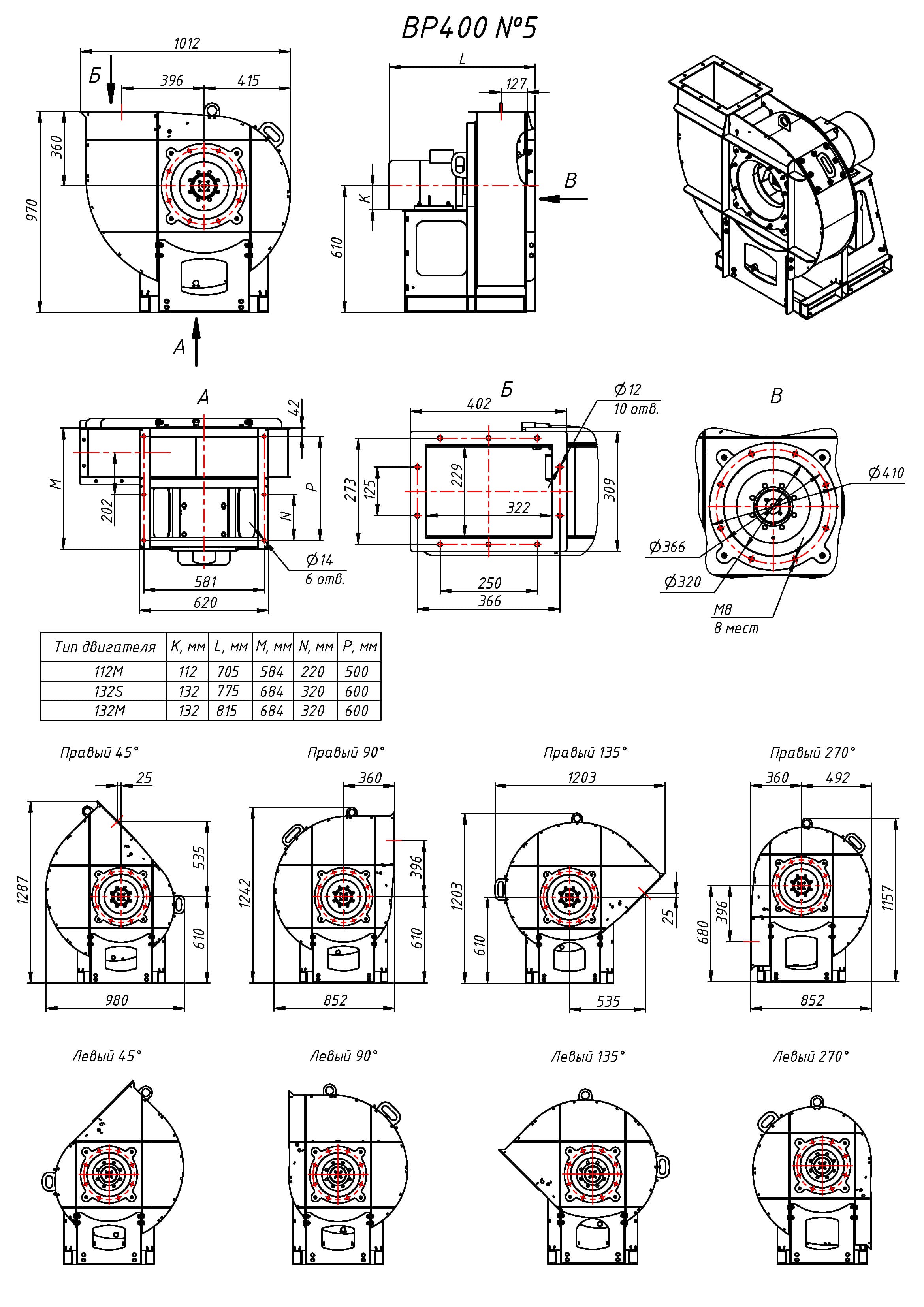

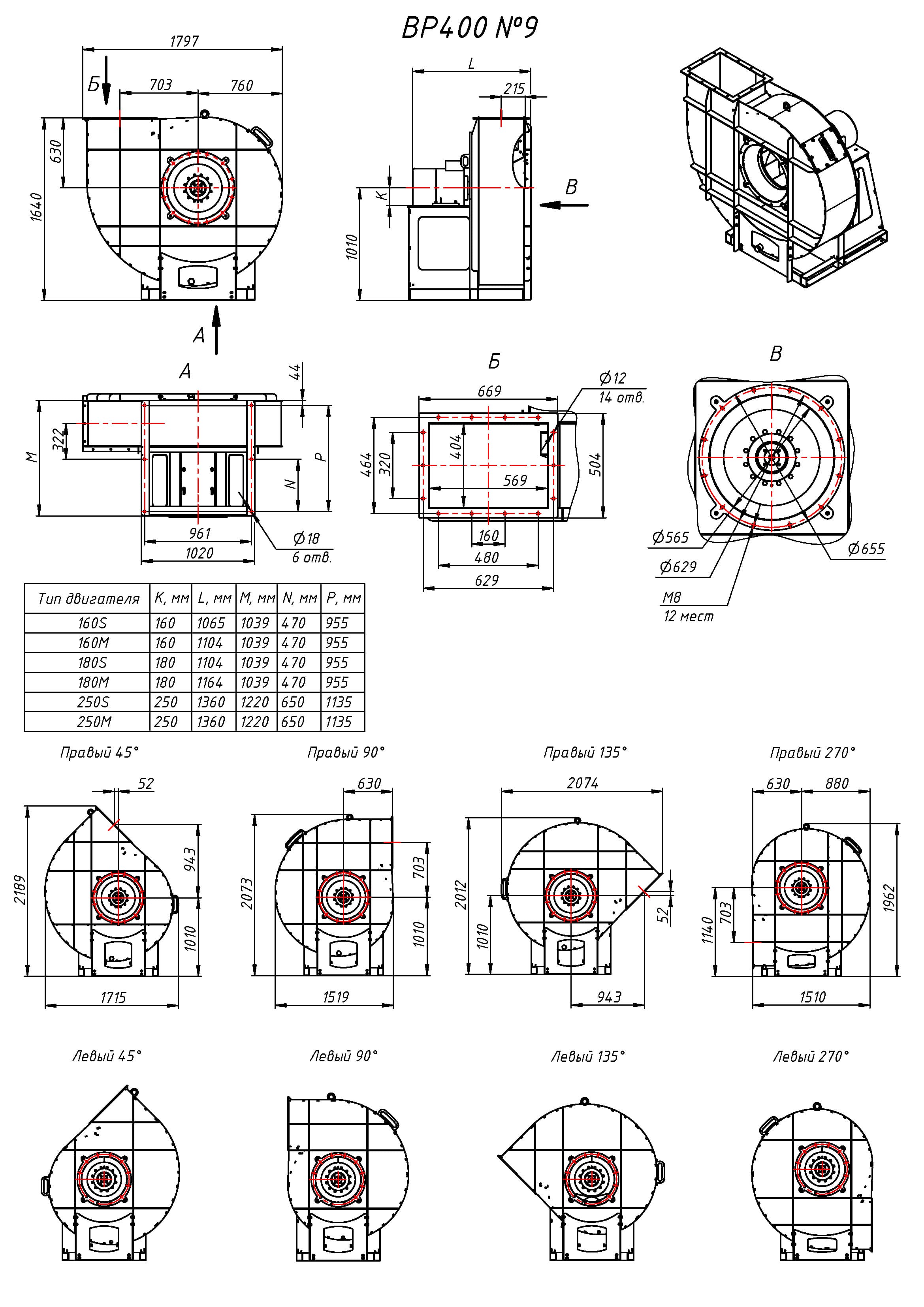

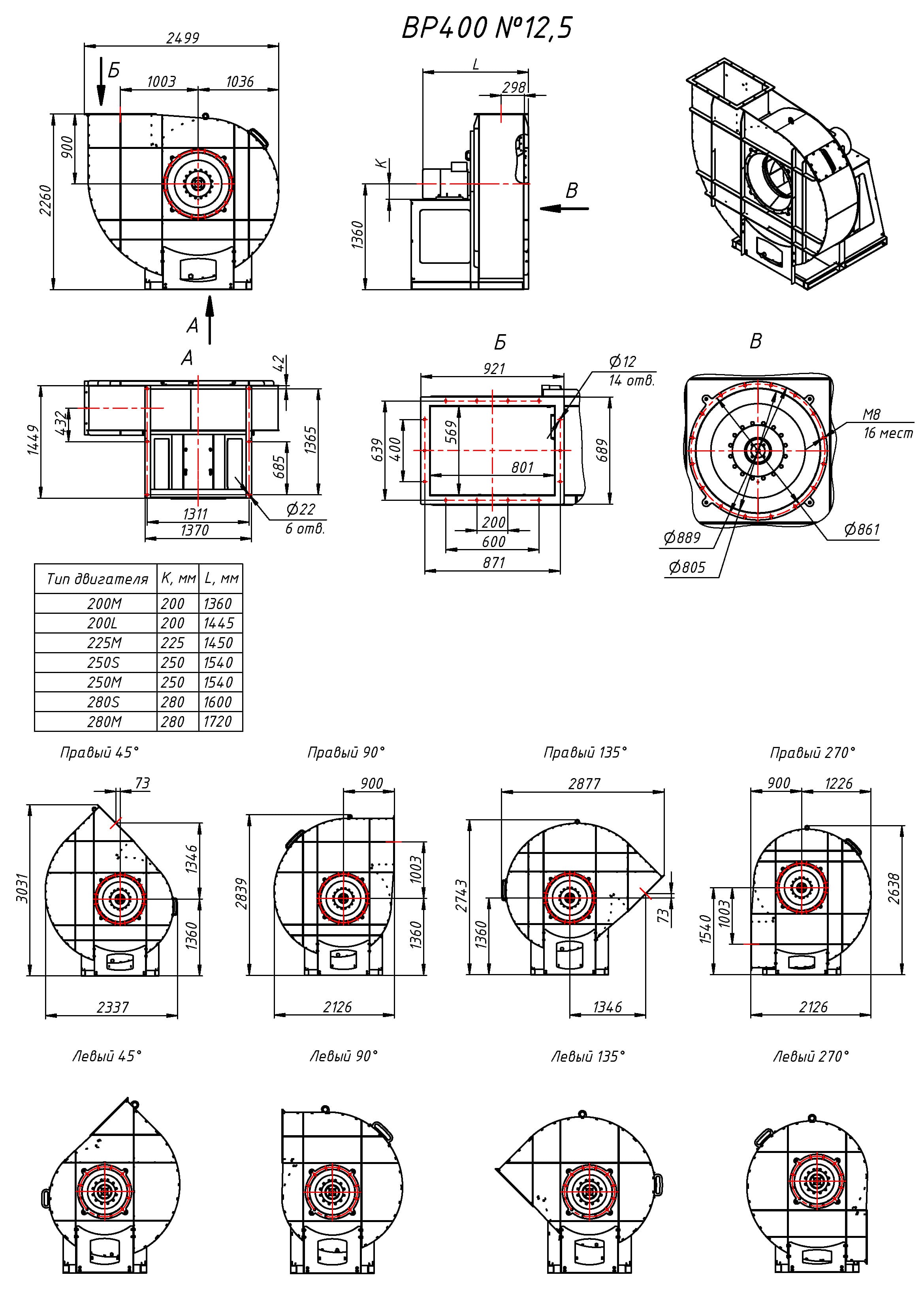

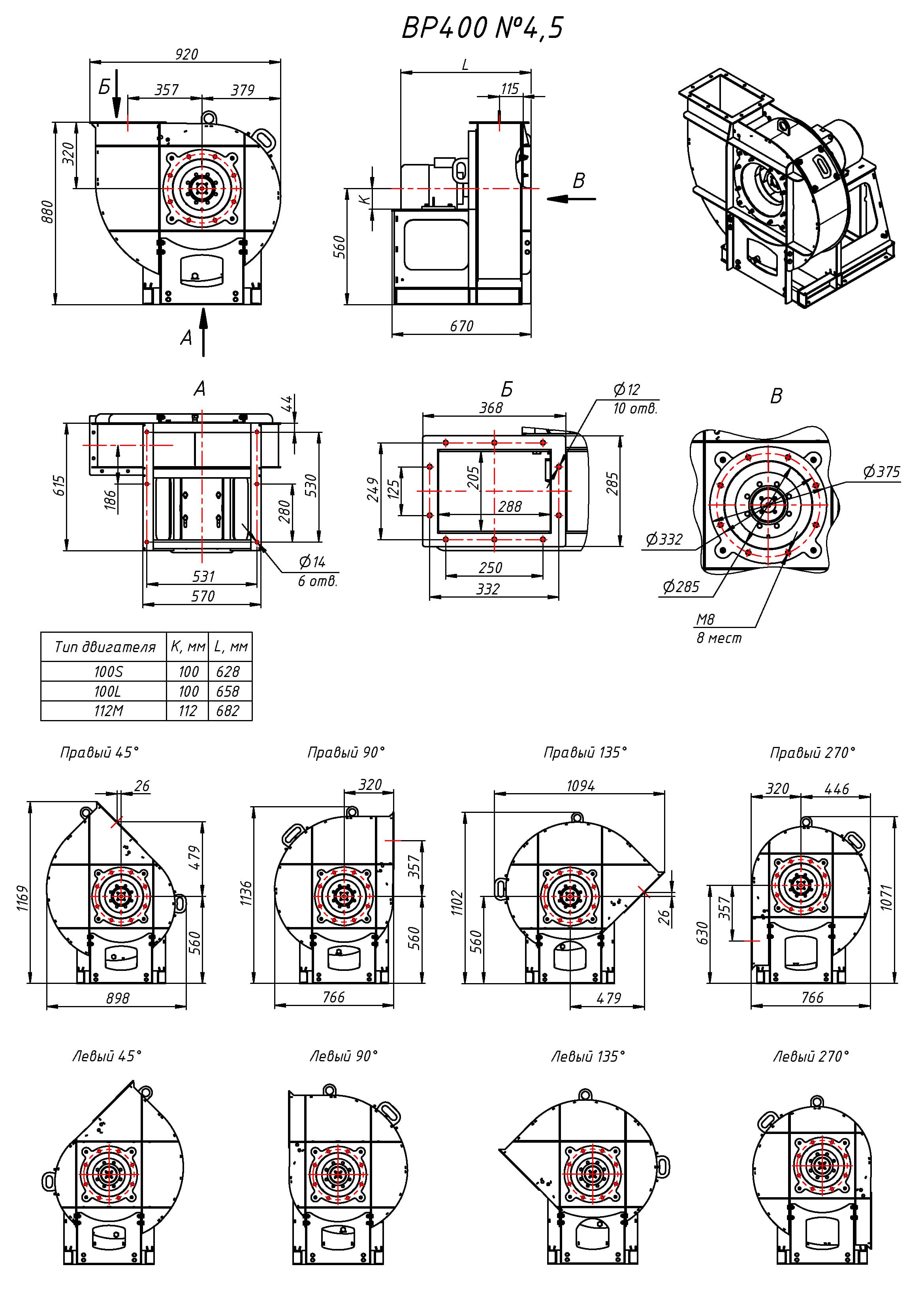

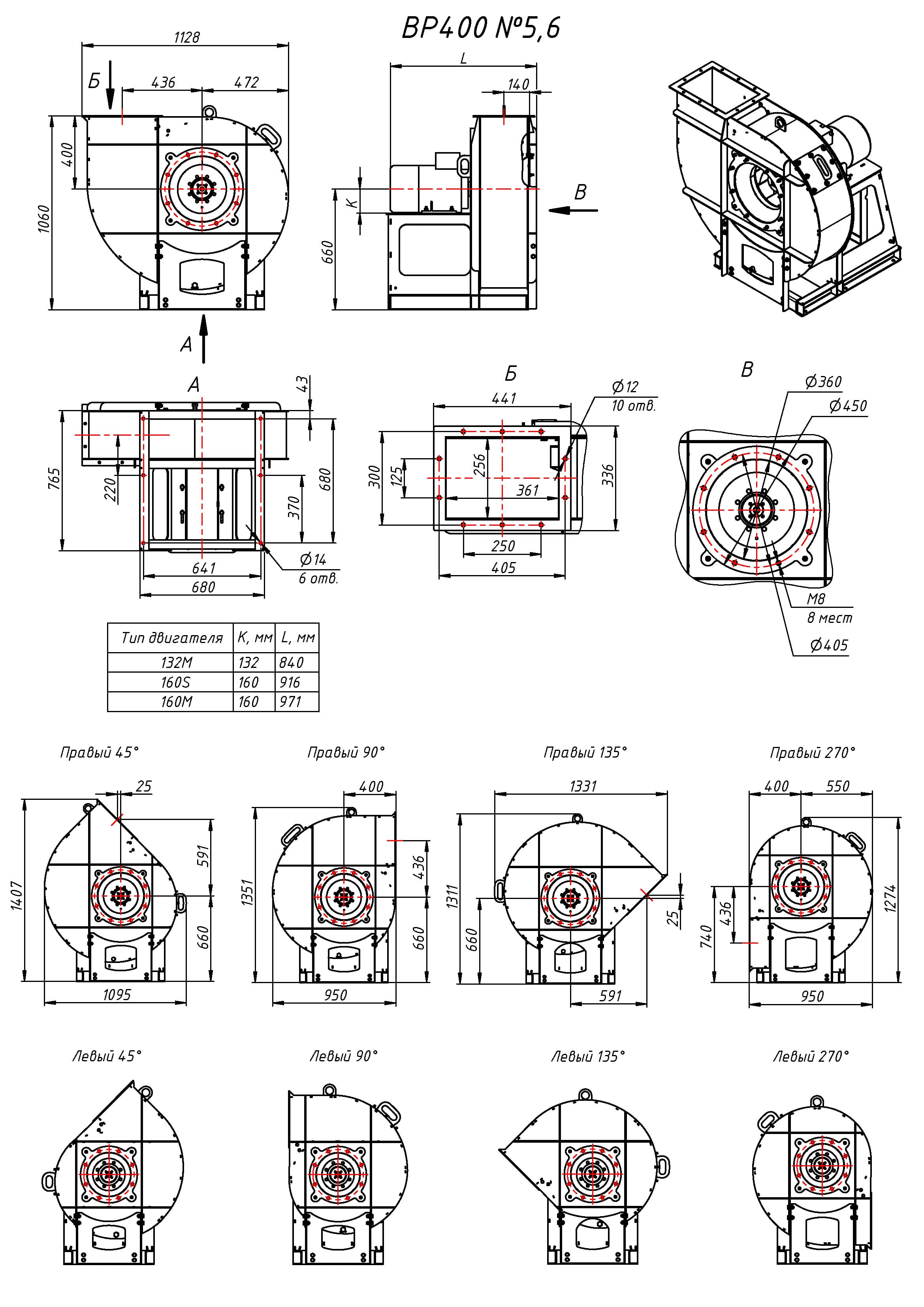

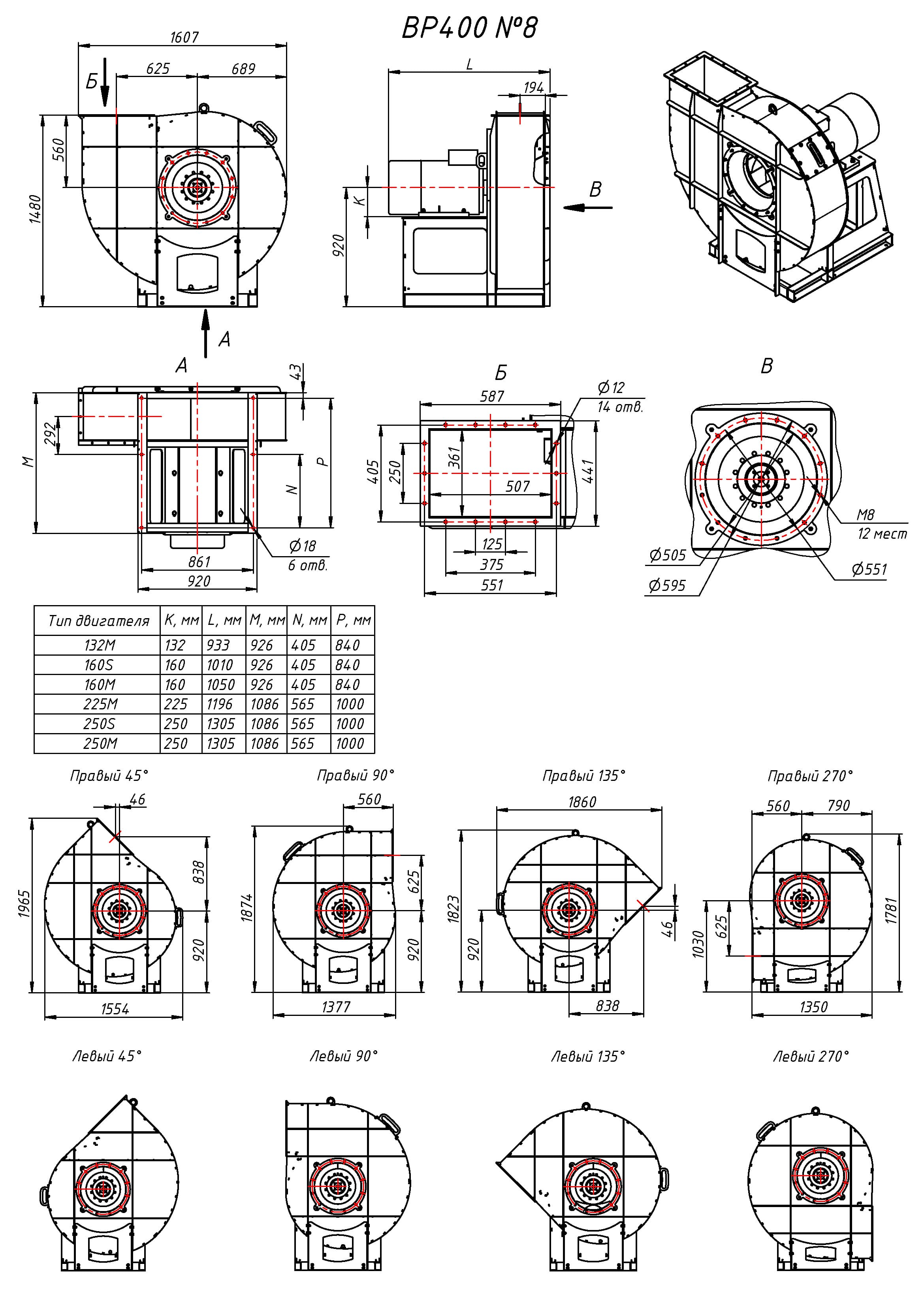

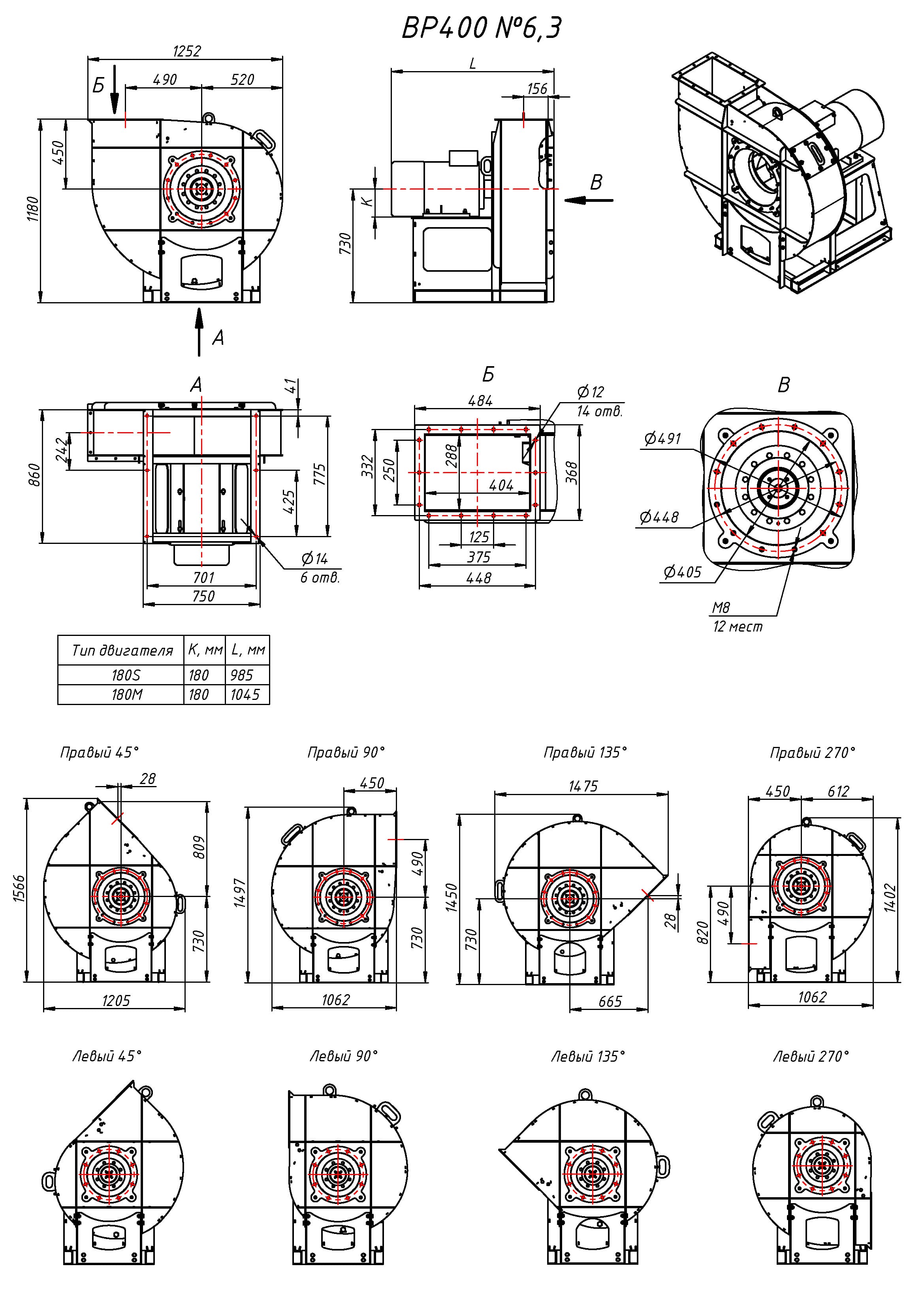

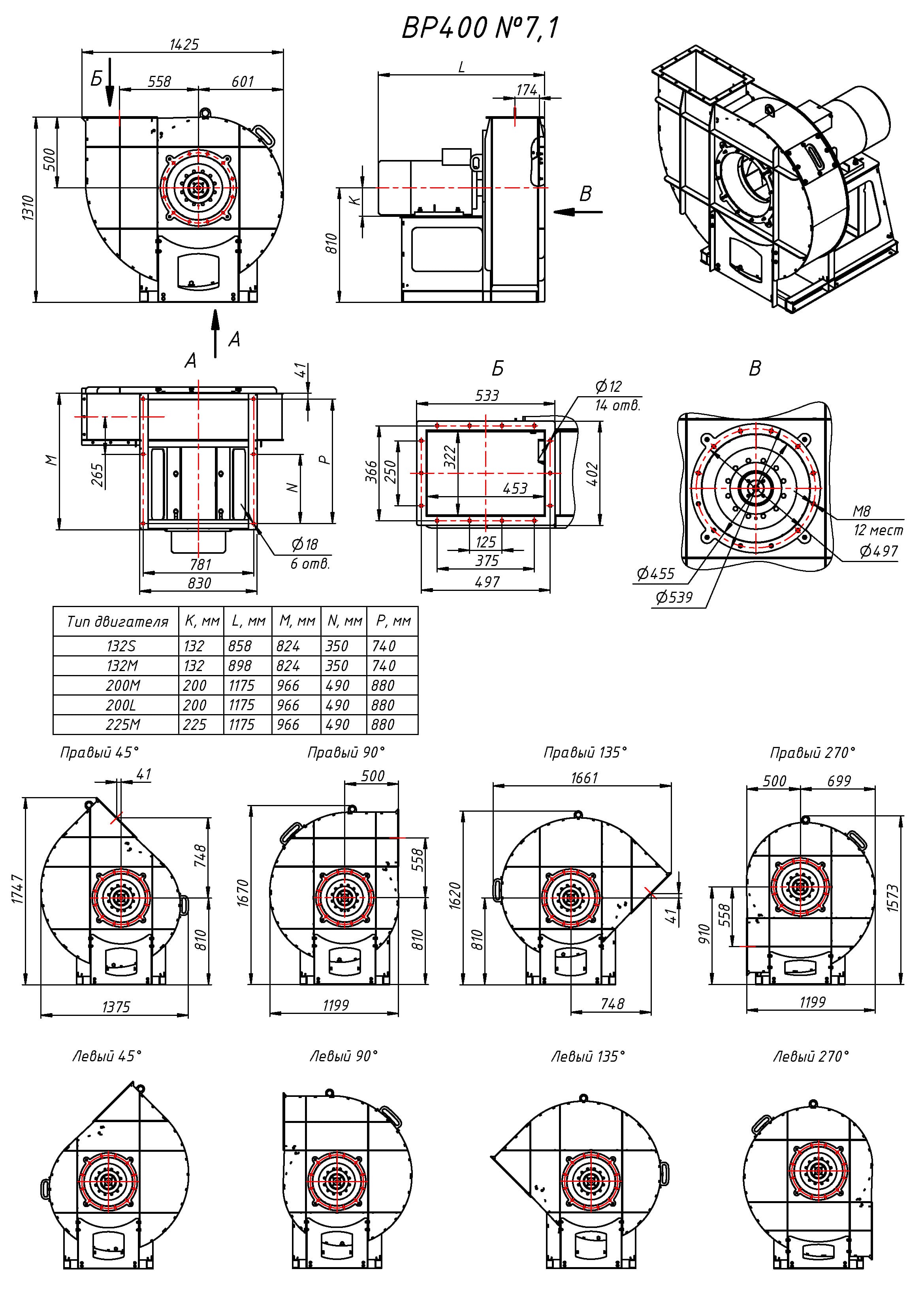

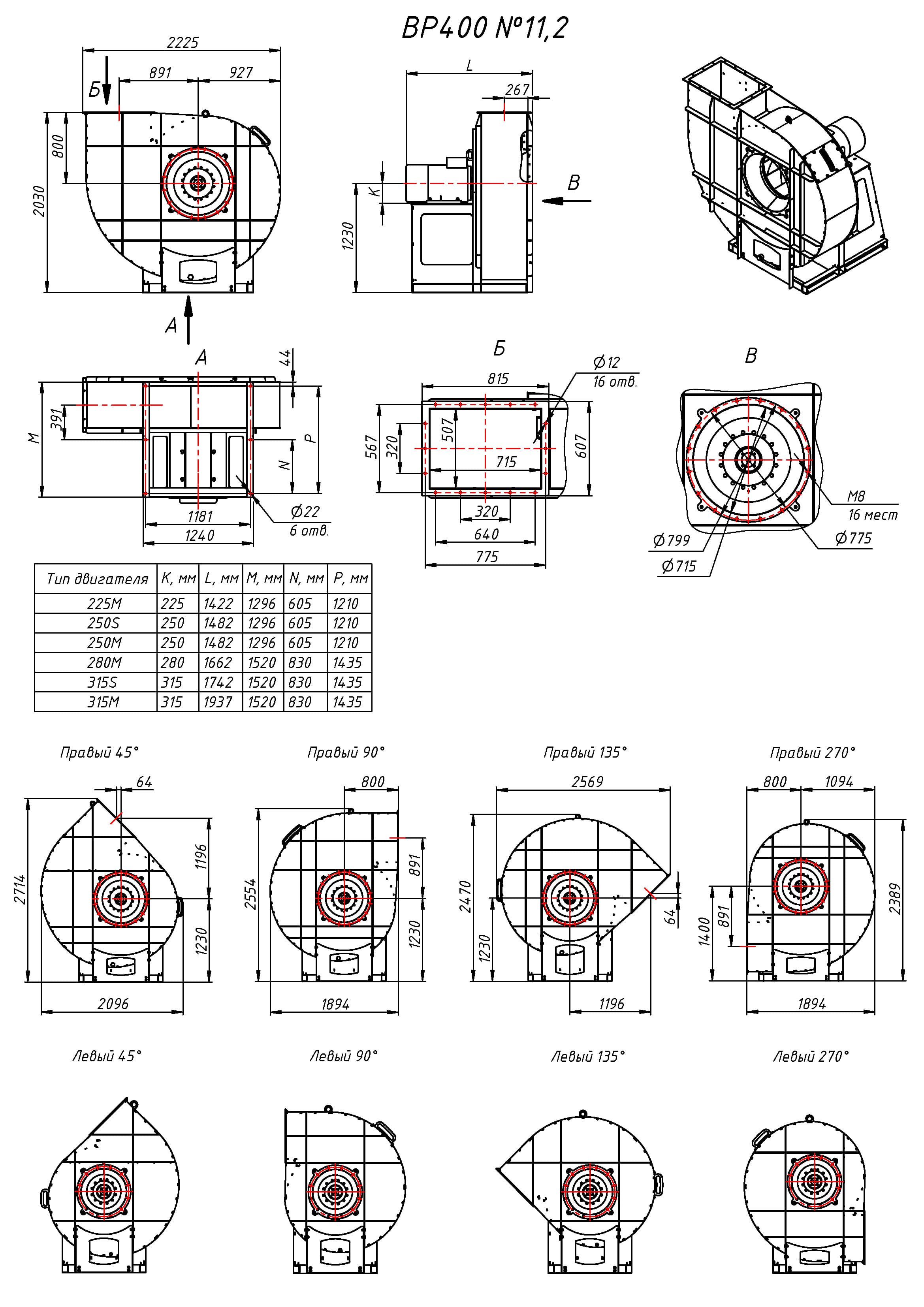

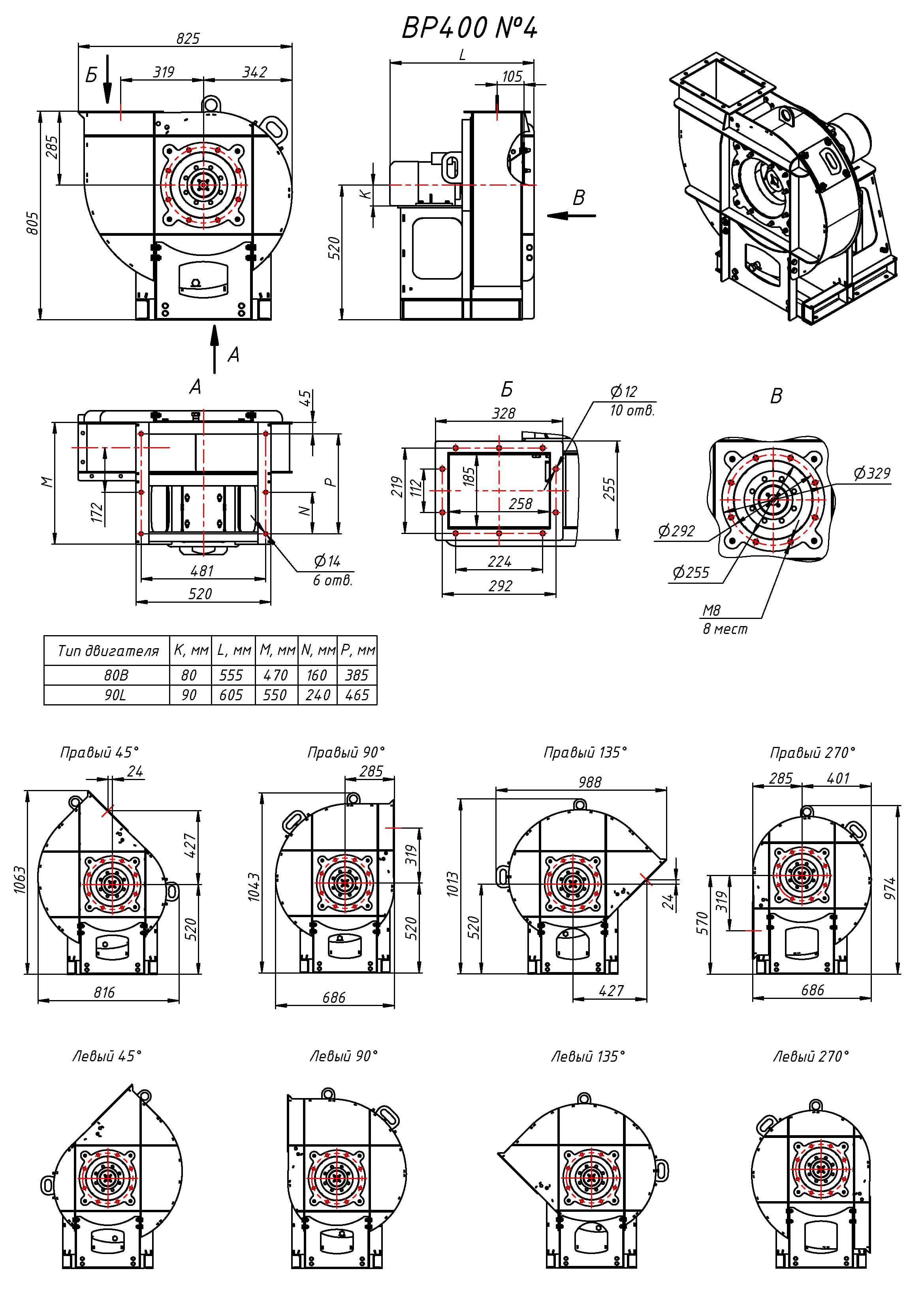

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (11 шт.). Выберите типоразмер:
Индустриальный вентилятор ВР 400 №4 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №4,5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №5,6 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №6,3 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №7,1 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №9 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №10 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №11,2 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 400 №12,5 — габаритные и присоединительные размеры

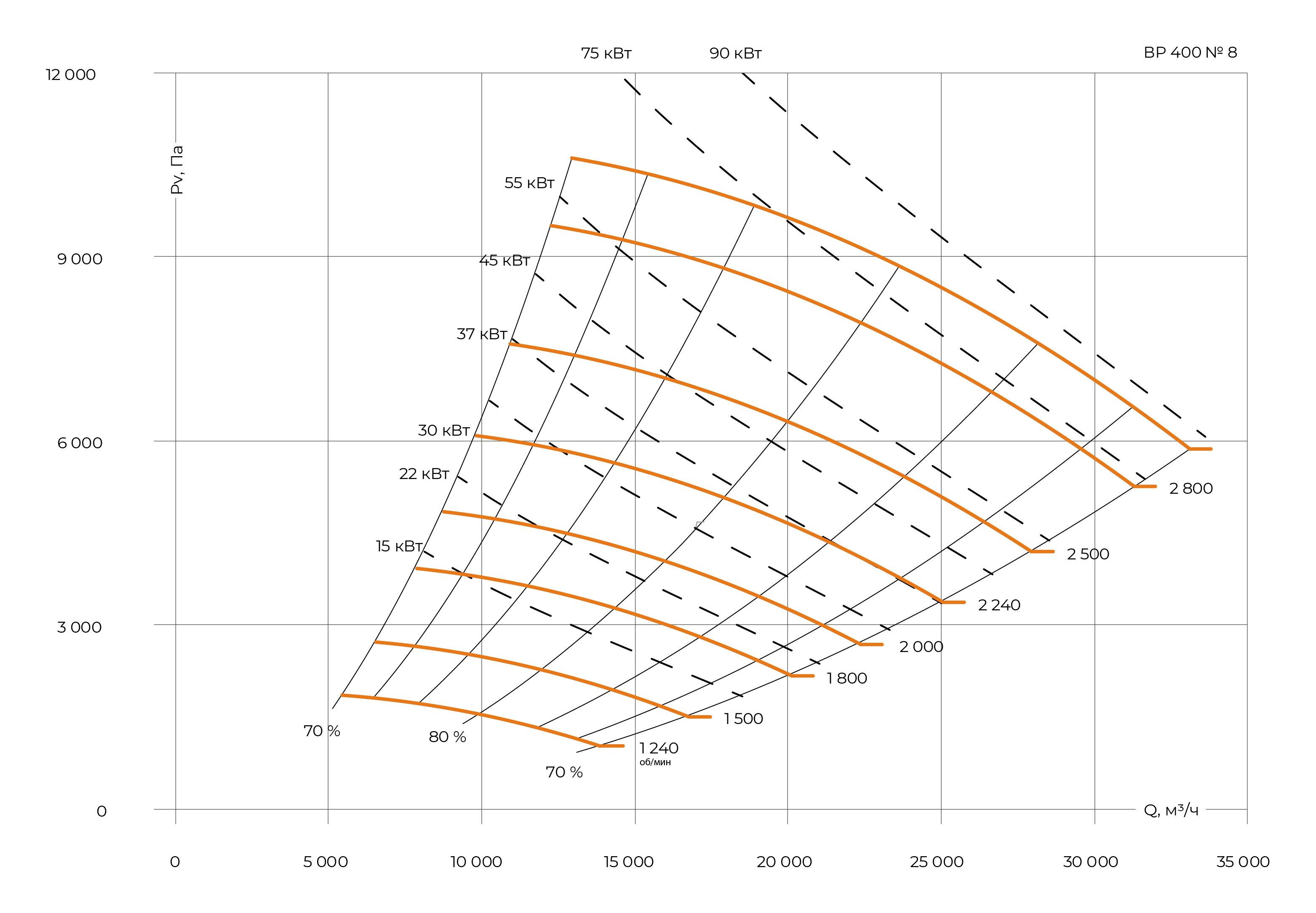

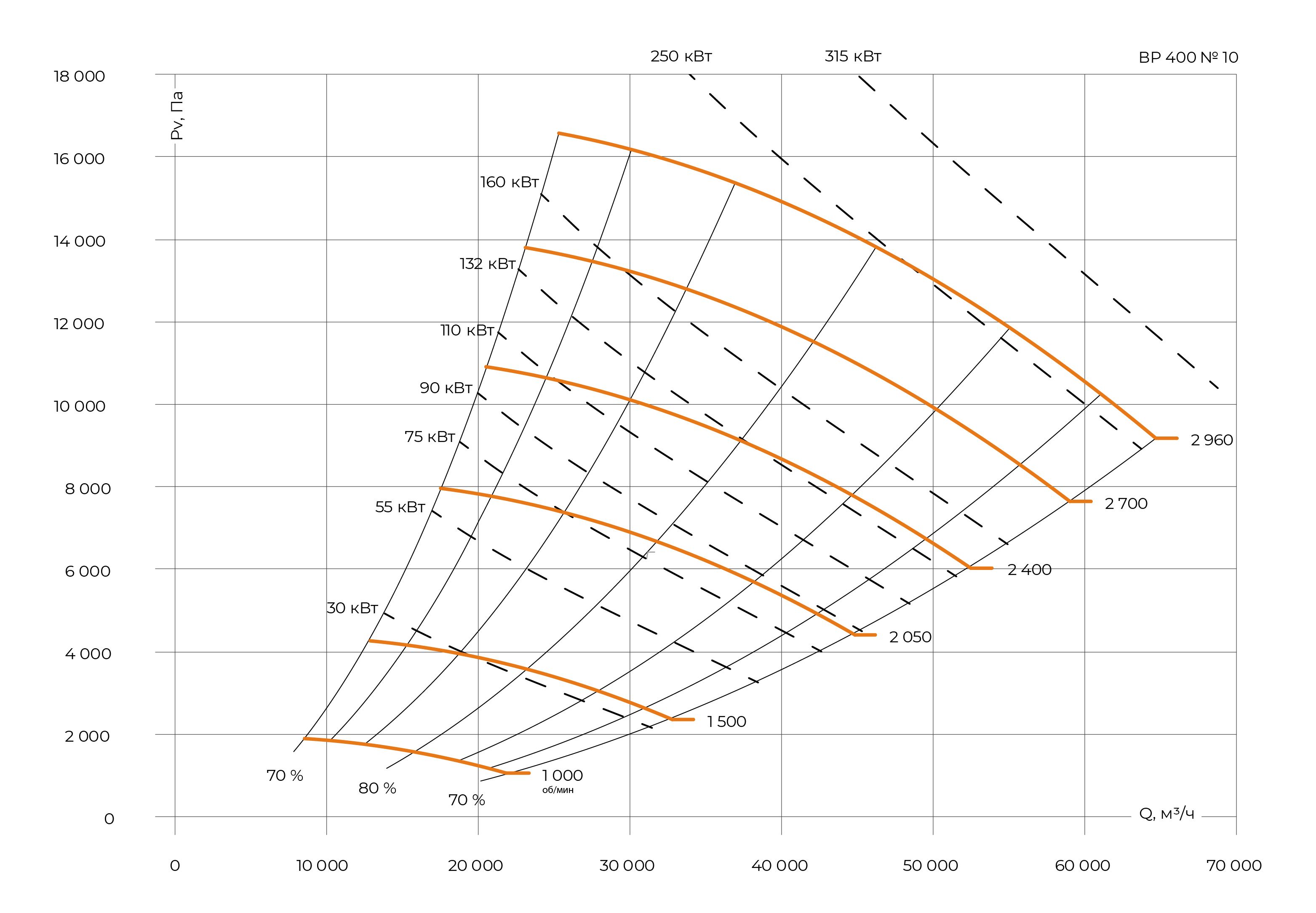

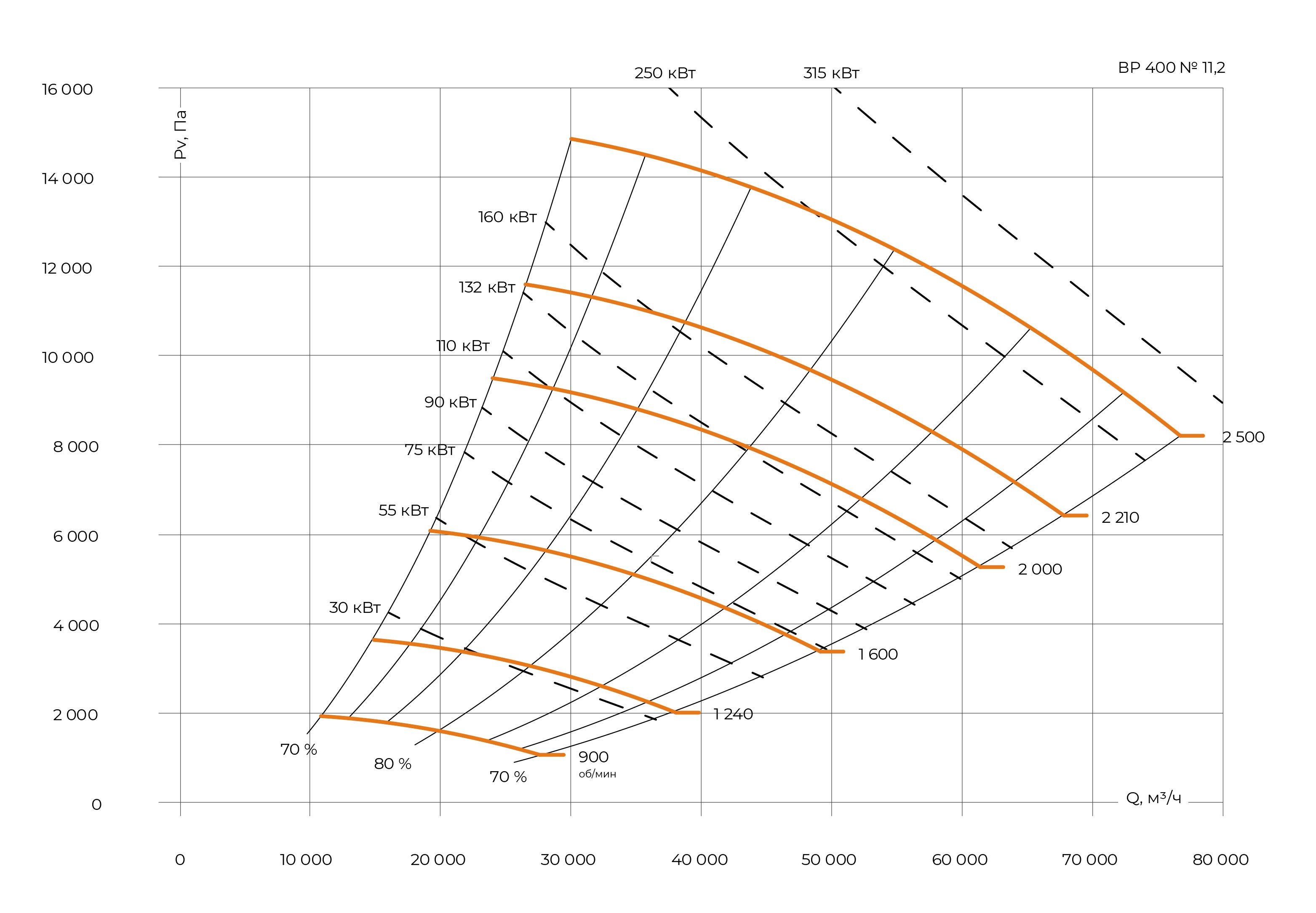

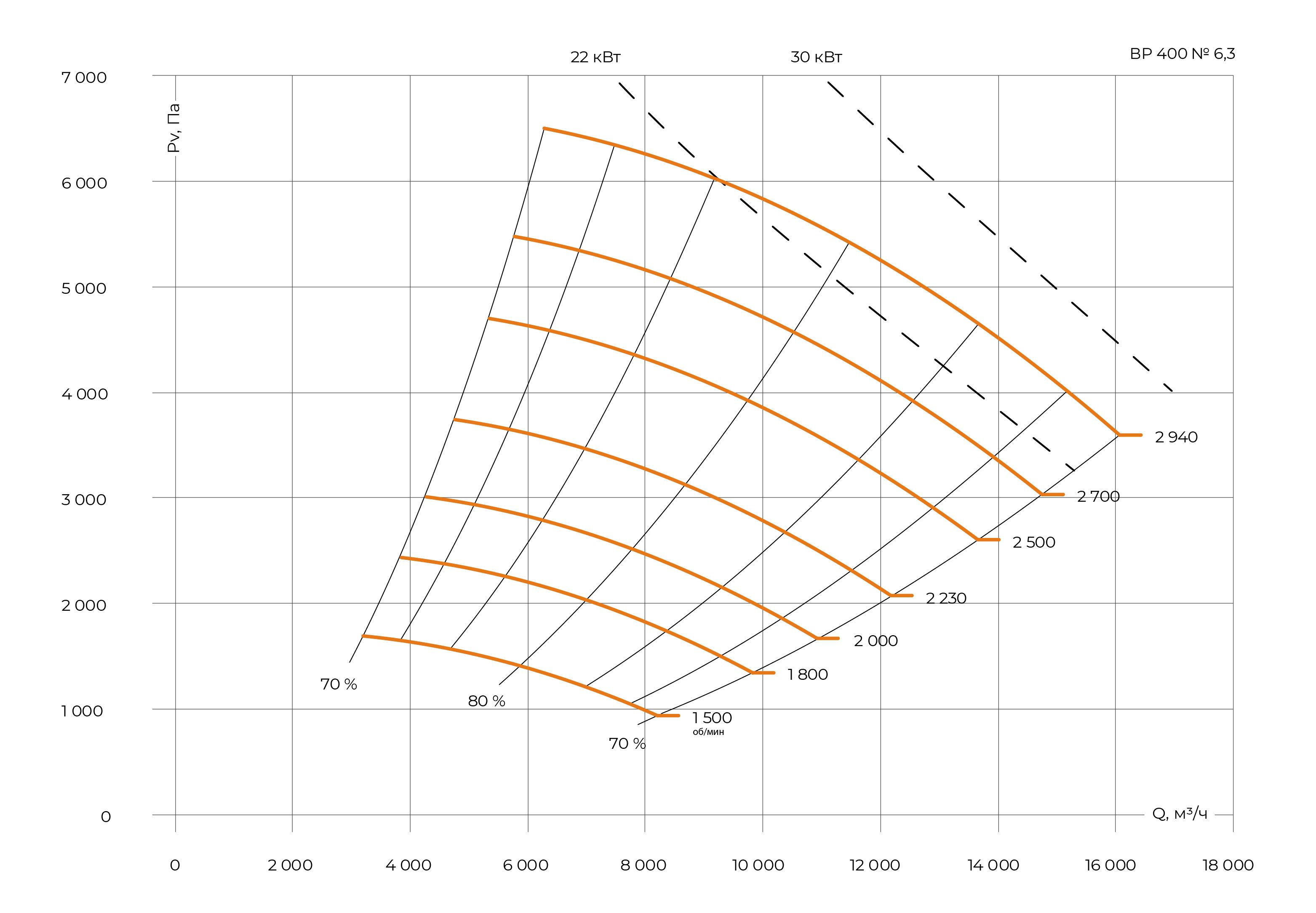

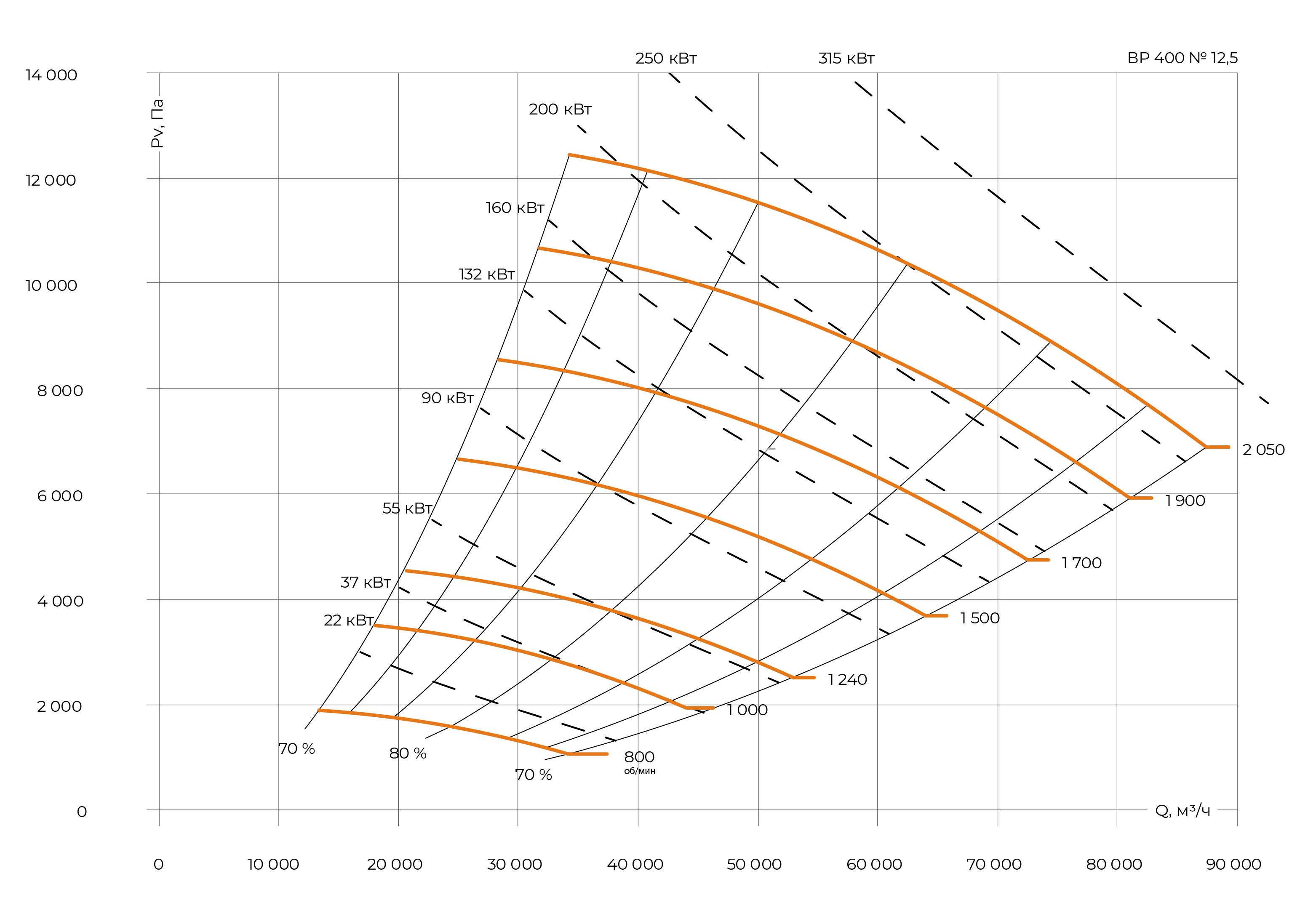

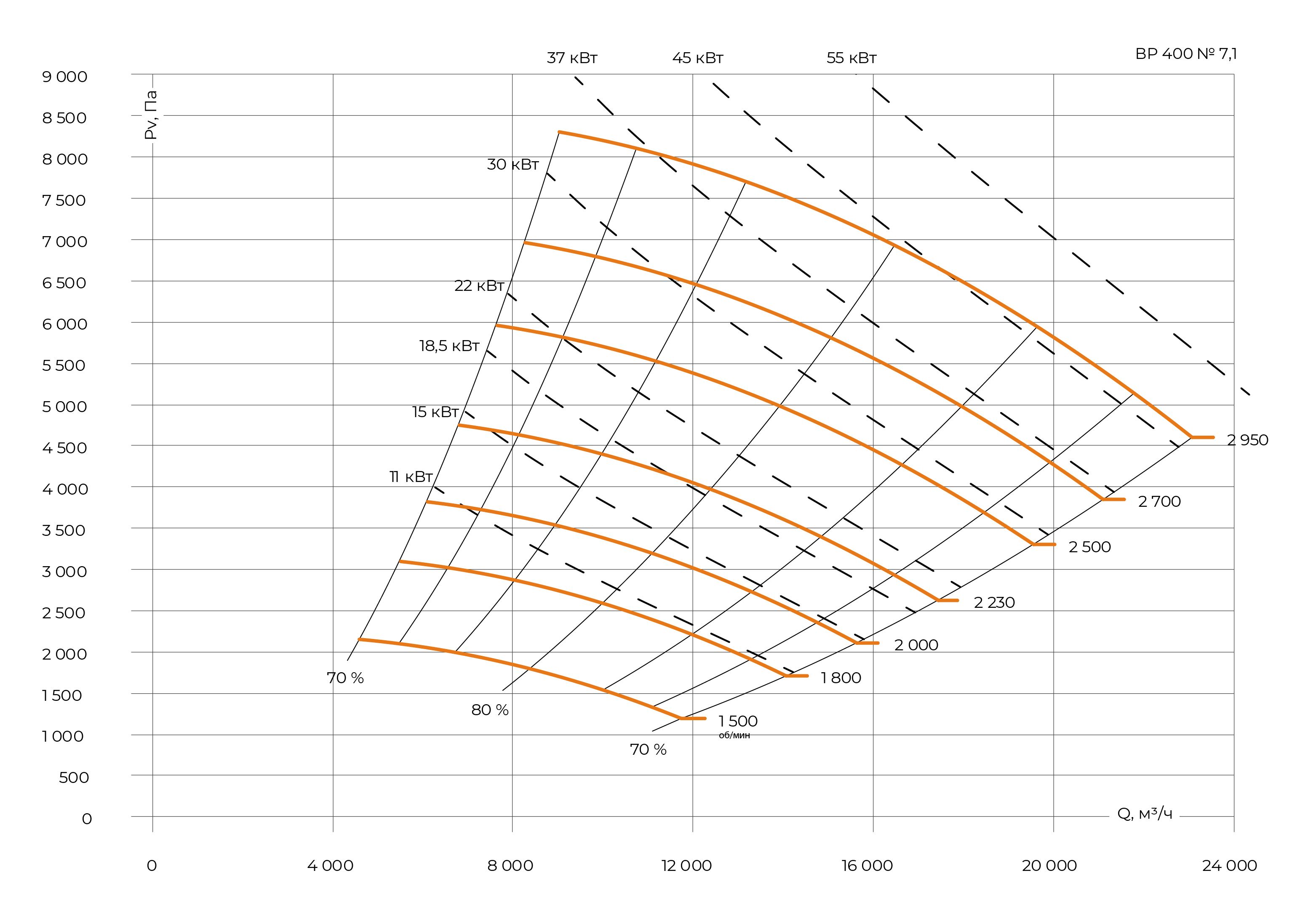

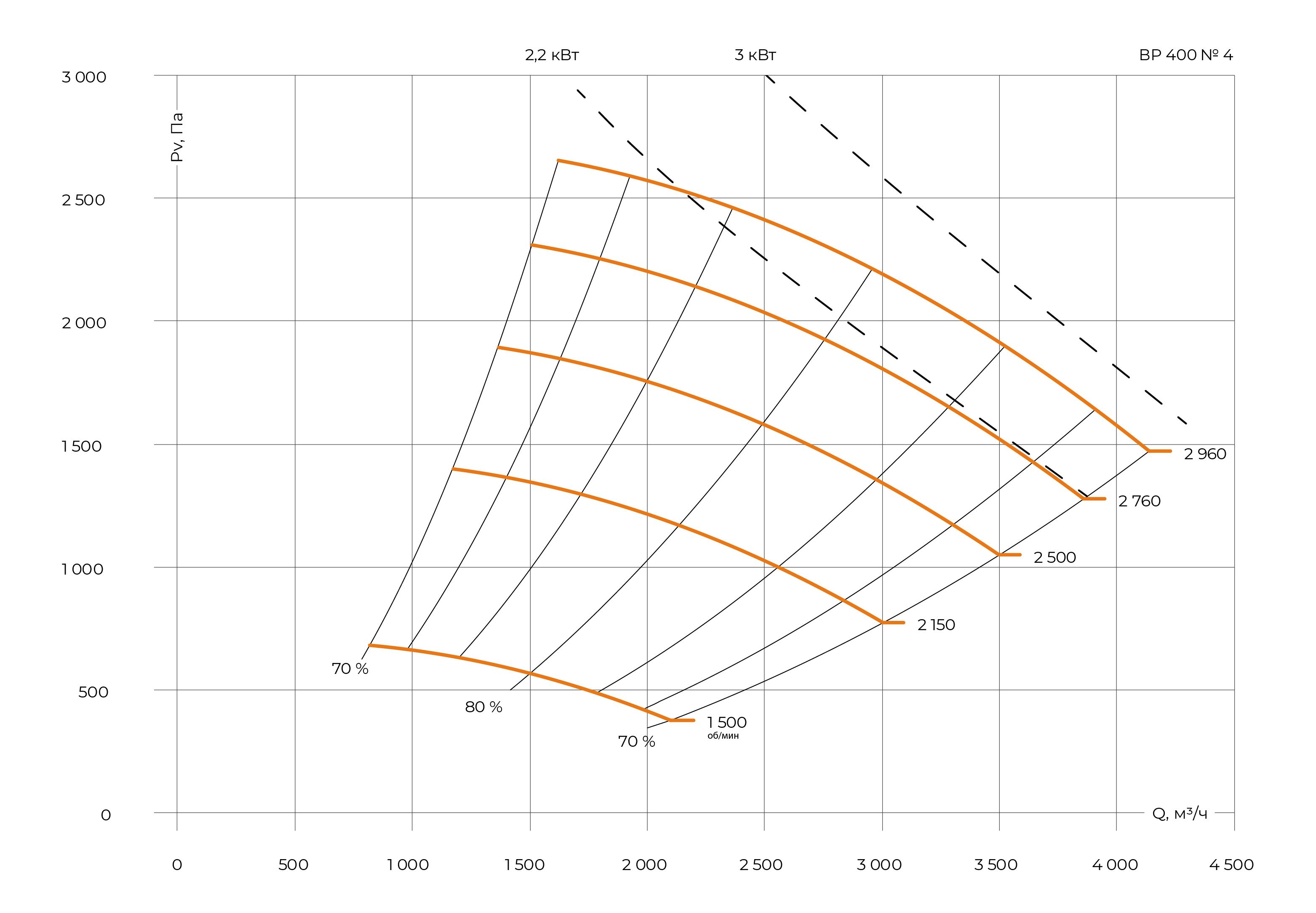

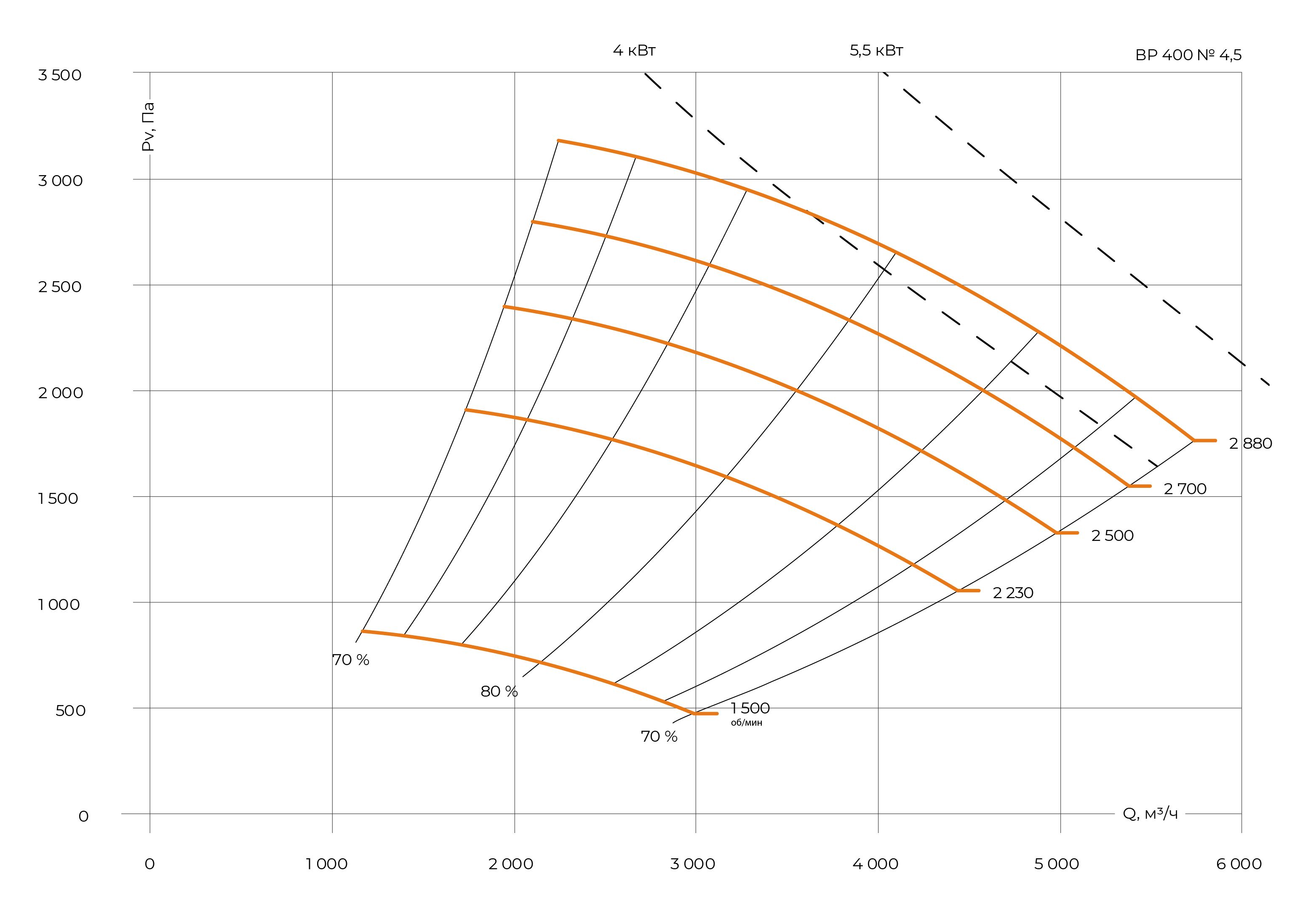

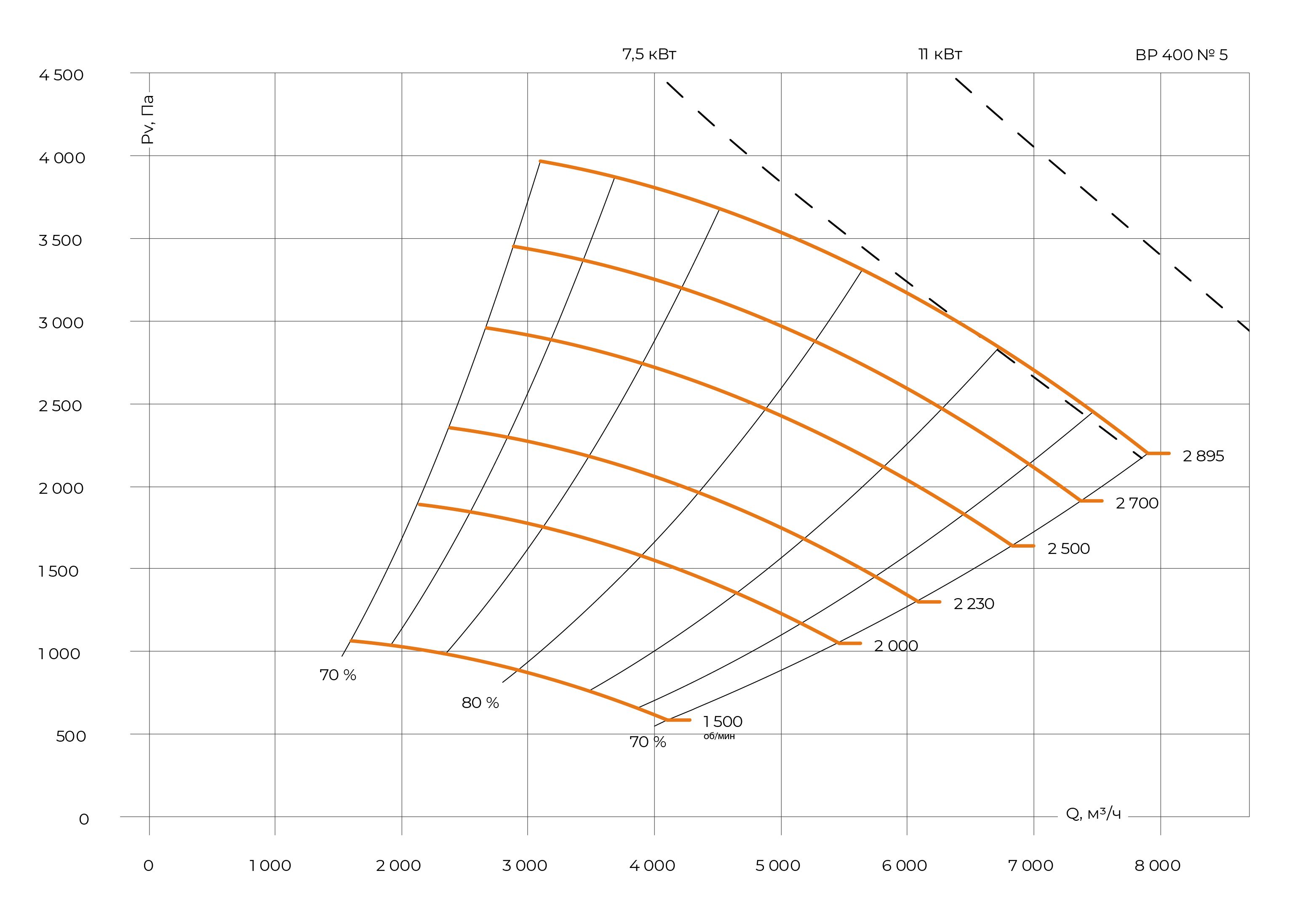

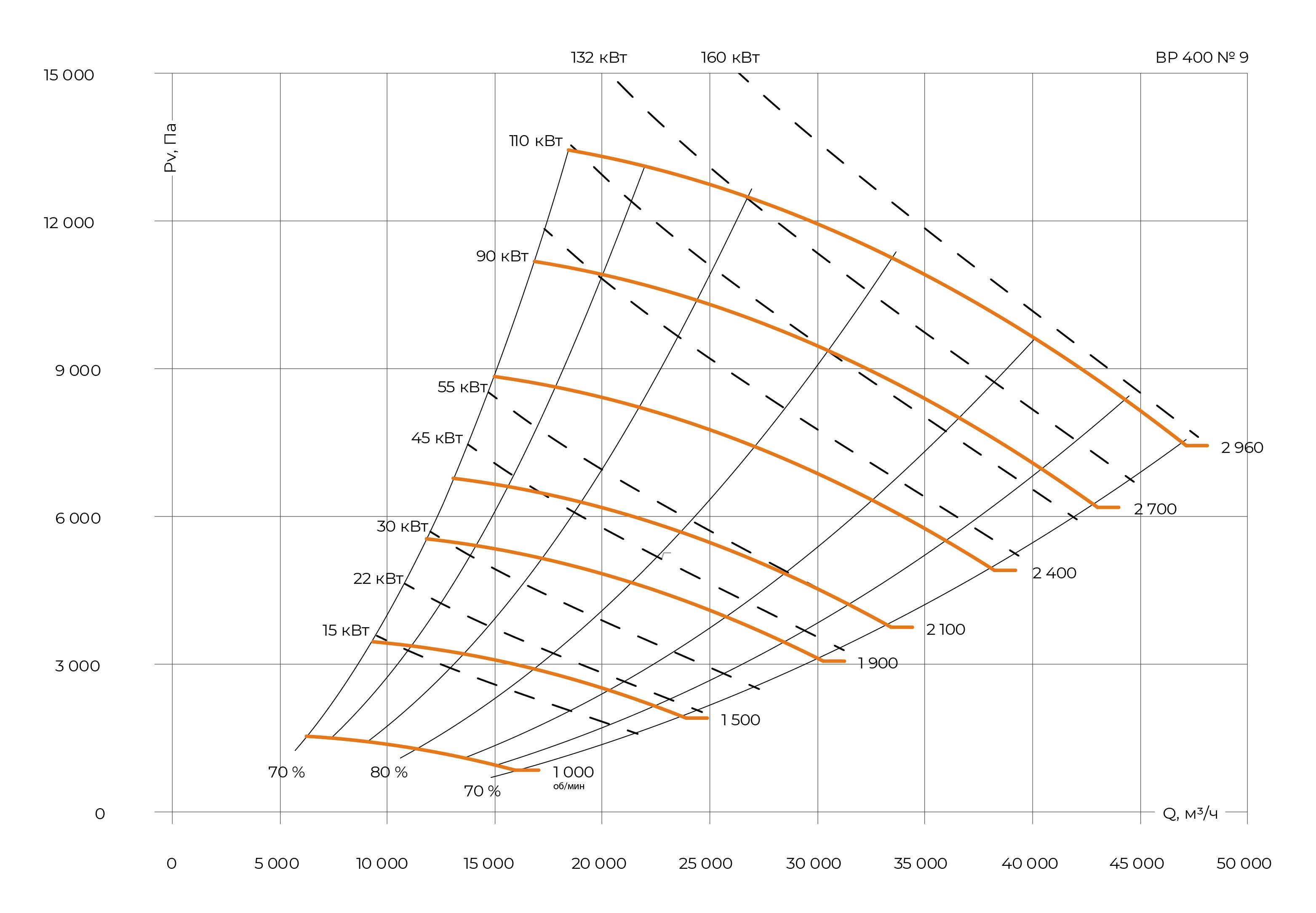

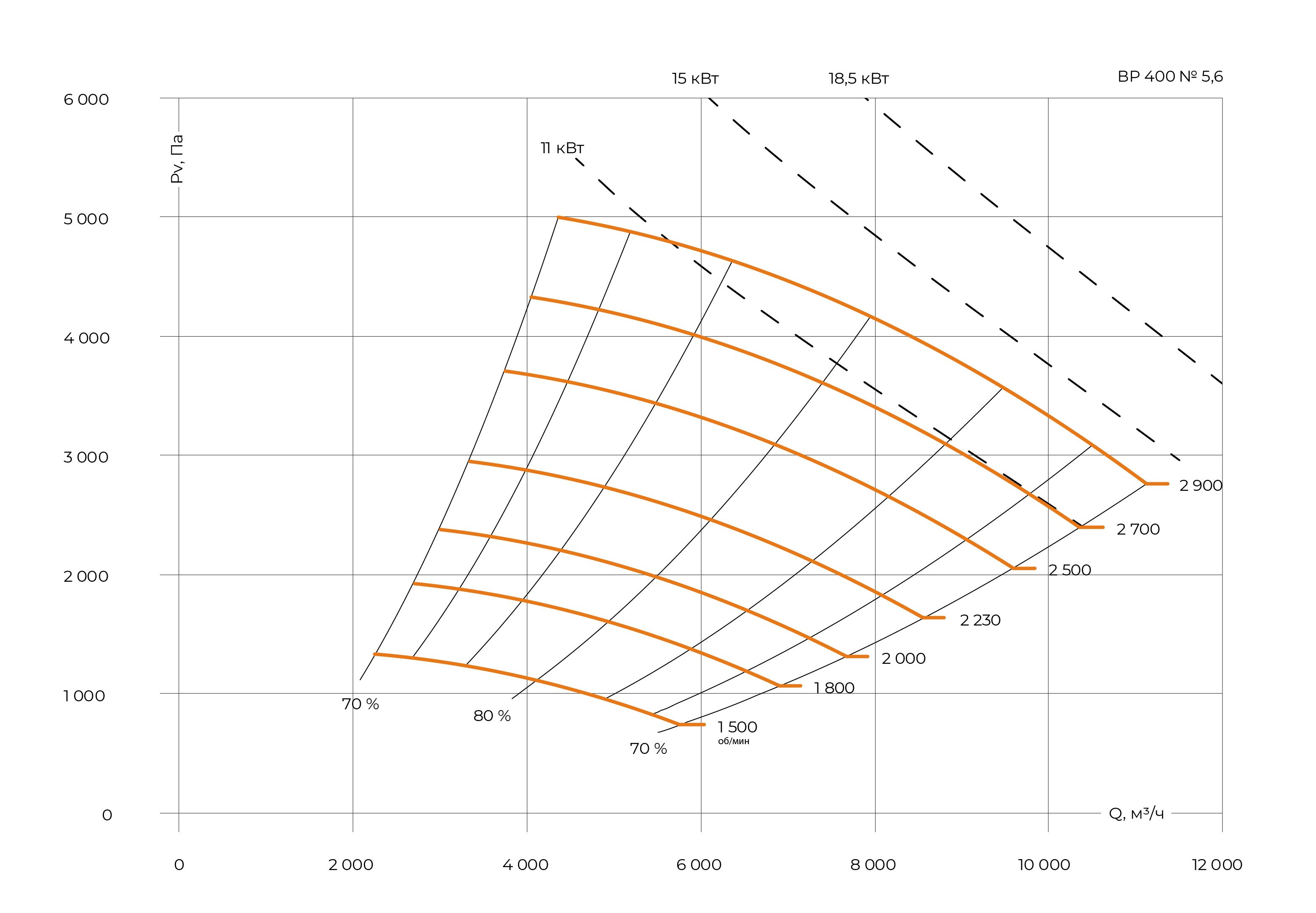

Аэродинамические характеристики
Аэродинамические кривые для всех типоразмеров серии (11 шт.). Выберите типоразмер:
Индустриальный вентилятор ВР 400 №4 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №4,5 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №5 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №5,6 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №6,3 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №7,1 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №8 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №9 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №10 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №11,2 — аэродинамические характеристикиИндустриальный вентилятор ВР 400 №12,5 — аэродинамические характеристики
Комплектация
Изделие в сбореРабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
