Клапаны и заслонки для воздуховодов

Дроссель-клапан круглый
Дроссель-клапан круглый

Дроссель-клапан предназначен для регулирования расхода воздуха и газовоздушных смесей, не несущих угрозу взрыва, в круглых каналах систем вентиляции.

Собственное производствоТипоразмеры Ø100–500 ммСоединение: НП · ФЛ · РЗОцинкованная сталь
Типдроссель-клапан для круглых каналов
ТипоразмерыØ100–500 мм (промежуточные — под заказ)
Материал корпусаоцинкованная сталь
Управлениеручка-сектор с фиксацией положения
ПрисоединениеНП (ниппель), ФЛ (фланец), РЗ (под резинку)
Длина корпуса120–380 мм в зависимости от D
Средавоздух и невзрывоопасные газовоздушные смеси
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Регулирование расхода осуществляется поворотом одностворчатой заслонки, закреплённой на оси в корпусе клапана. Ось выведена наружу и снабжена ручкой-сектором со шкалой, фиксирующей заслонку в выбранном положении от «открыто» (0°) до «закрыто» (90°).

При повороте заслонки изменяется живое сечение канала и, соответственно, местное сопротивление участка сети. Это позволяет выполнять первичную балансировку системы и распределять расход воздуха между ветвями воздуховодов.

Материалы и исполнения

Для диаметров свыше 500 мм рекомендуется использовать воздушный клапан АВК с присоединением к обеим сторонам круглых врезок. · ventar-s.ru

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газовоздушные смеси

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; присоединение — по типу соединения, указанному в заказе (ниппельное, фланцевое или под резинку)
  • Перед клапаном рекомендуется прямой участок длиной не менее 2D, после — не менее 3D: это снижает погрешность регулирования и уровень шума
  • Ручка-сектор должна оставаться доступной для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
  • Клапан не является отсечным устройством — для полного перекрытия применяется шибер или герметичный клапан

Условное обозначение и заказ

100 – 120 – НП
  • D — диаметр, мм (первое число)
  • L — длина корпуса, мм (второе число)
  • НП — ниппельное соединение
  • ФЛ — фланцевое соединение
  • РЗ — соединение под резинку
Пример: 100 – 120 – НП — дроссель-клапан Ø100 мм, длина корпуса 120 мм, ниппельное соединение;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Дроссель-клапан круглый
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Дроссель-клапан прямоугольный
Дроссель-клапан прямоугольный

Дроссель-клапан предназначен для регулирования расхода воздуха и газовоздушных смесей, не несущих угрозу взрыва, в прямоугольных каналах систем вентиляции.

Собственное производствоПод ваш размер A×BДо 600×600 ммОцинкованная сталь
Типдроссель-клапан для прямоугольных каналов
Сечение A×Bлюбое, до 600×600 мм
Материал корпусаоцинкованная сталь
Управлениеручка-сектор с фиксацией положения
Длина корпуса LB+40 мм (B<1000), B+60 мм (B≥1000)
Средавоздух и невзрывоопасные газовоздушные смеси
При A, B > 600 ммрекомендуется воздушный клапан АВК
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Регулирование расхода осуществляется поворотом одностворчатой заслонки, закреплённой на оси в корпусе клапана. Ось выведена наружу и снабжена ручкой-сектором со шкалой, фиксирующей заслонку в выбранном положении от «открыто» (0°) до «закрыто» (90°).

При повороте заслонки изменяется живое сечение канала и, соответственно, местное сопротивление участка сети. Это позволяет выполнять первичную балансировку системы и распределять расход воздуха между ветвями воздуховодов.

Материалы и исполнения

Прямоугольный дроссель-клапан рекомендуется использовать при A, B ≤ 600 мм. При большем размере рекомендуется клапан АВК. · ventar-s.ru

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газовоздушные смеси

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; присоединение — по типу соединения, указанному в заказе (ниппельное, фланцевое или под резинку)
  • Перед клапаном рекомендуется прямой участок длиной не менее 2D, после — не менее 3D: это снижает погрешность регулирования и уровень шума
  • Ручка-сектор должна оставаться доступной для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
  • Клапан не является отсечным устройством — для полного перекрытия применяется шибер или герметичный клапан

Условное обозначение и заказ

200×200 – 240 – 20
  • A×B — сечение, мм
  • L — длина, мм
  • 20 — размер шины, мм
Пример: 400×300 – 240 – 20 — дроссель-клапан сечением 400×300 мм, длина корпуса 240 мм, шина 20 мм;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Дроссель-клапан прямоугольный
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Шибер круглый
Шибер круглый

Шибер применяют для регулировки либо полной отсечки ветки воздуховодов от общей системы вентиляции.

Собственное производствоØ100–800 ммСоединение: НП · ФЛ · РЗОцинкованная сталь
Типшибер (отсечной клапан) для круглых каналов
ТипоразмерыØ100–800 мм
Материалоцинкованная сталь, полотно в металлическом кармане
Толщина сталиот 0,55 мм
Длина корпуса100 мм (D 100–315), 140 мм (D 350–800)
ПрисоединениеНП (ниппель), ФЛ (фланец), РЗ (под резинку)
Режим работыплавная регулировка и полная отсечка потока
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Перекрытие потока выполняется плоским полотном (шибером), которое перемещается в направляющем кармане перпендикулярно оси канала. В крайнем нижнем положении полотно полностью перекрывает сечение воздуховода.

Промежуточные положения полотна позволяют дросселировать поток. Шибер применяется там, где требуется полная отсечка ветви — например, при обслуживании оборудования или посекционном пуске системы.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети

Монтаж и обслуживание

  • Шибер монтируется в разрыв воздуховода; карман полотна располагается так, чтобы обеспечить свободный ход полотна на полную высоту
  • Направление извлечения полотна должно быть свободным по всей длине хода; расстояние до строительных конструкций принимается не менее высоты сечения канала
  • При вертикальном монтаже полотно устанавливается ходом вниз, чтобы закрытие происходило в том числе под собственным весом
  • Место установки должно оставаться доступным для обслуживания

Условное обозначение и заказ

100 – 180 – 0,55 – НП
  • D — диаметр, мм
  • L — длина, мм t — толщина стали, мм
  • НП — ниппельное соединение
  • ФЛ — фланцевое соединение
  • РЗ — соединение под резинку
Пример: 250 – 100 – 0,55 – ФЛ — шибер Ø250 мм, длина 100 мм, сталь 0,55 мм, фланцевое соединение;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Шибер круглый
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Шибер прямоугольный
Шибер прямоугольный

Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха.

Собственное производствоПод ваш размер A×BПолное перекрытие потокаОцинкованная сталь
Типшибер (отсечной клапан) для прямоугольных каналов
Сечение A×Bлюбое, под заказ
Материалоцинкованная сталь, полотно в металлическом кармане
Толщина сталиот 0,55 мм
Длина корпуса160 мм (стандарт)
Присоединениена шине
Режим работыплавная регулировка и полная отсечка потока
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Перекрытие потока выполняется плоским полотном (шибером), которое перемещается в направляющем кармане перпендикулярно оси канала. В крайнем нижнем положении полотно полностью перекрывает сечение воздуховода.

Промежуточные положения полотна позволяют дросселировать поток. Шибер применяется там, где требуется полная отсечка ветви — например, при обслуживании оборудования или посекционном пуске системы.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети

Монтаж и обслуживание

  • Шибер монтируется в разрыв воздуховода; карман полотна располагается так, чтобы обеспечить свободный ход полотна на полную высоту
  • Направление извлечения полотна должно быть свободным по всей длине хода; расстояние до строительных конструкций принимается не менее высоты сечения канала
  • При вертикальном монтаже полотно устанавливается ходом вниз, чтобы закрытие происходило в том числе под собственным весом
  • Место установки должно оставаться доступным для обслуживания

Условное обозначение и заказ

200×200 – 160 – 0,55 – 20
  • A×B — сечение, мм
  • L — длина, мм t — толщина стали, мм
  • 20 — размер шины, мм
Пример: 400×400 – 160 – 0,55 – 20 — шибер сечением 400×400 мм, длина 160 мм, сталь 0,55 мм, шина 20 мм. В стандартном шибере длина L=160 мм.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Шибер прямоугольный
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка взрывозащищенная круглая АЗД 196/197
Заслонка взрывозащищенная круглая АЗД 196/197

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.

Собственное производствоВзрывозащищённое исполнениеØ200–1000 ммЧёрная сталь
Типзаслонка круглая, взрывозащищённое исполнение
ТипоразмерыØ200–1000 мм
Материалчёрная сталь
Зоны установкиВ1, В1А, В1Б по ПУЭ
Длина корпуса350 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавзрывоопасные воздушные смеси
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем
· ventar-s.ru

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
  • Условия применения: зоны установки — В1, В1А, В1Б по ПУЭ
  • среда — взрывоопасные воздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 3155компактные приводы
355 – 50010
560 – 80015 – 20
900 – 125030 – 40

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 196-00-Р – 250 – Р
  • АЗД 19X-XX — модель
  • D — диаметр, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 196-03-Р – 400 – Э — заслонка Ø400 мм с площадкой под электропривод;

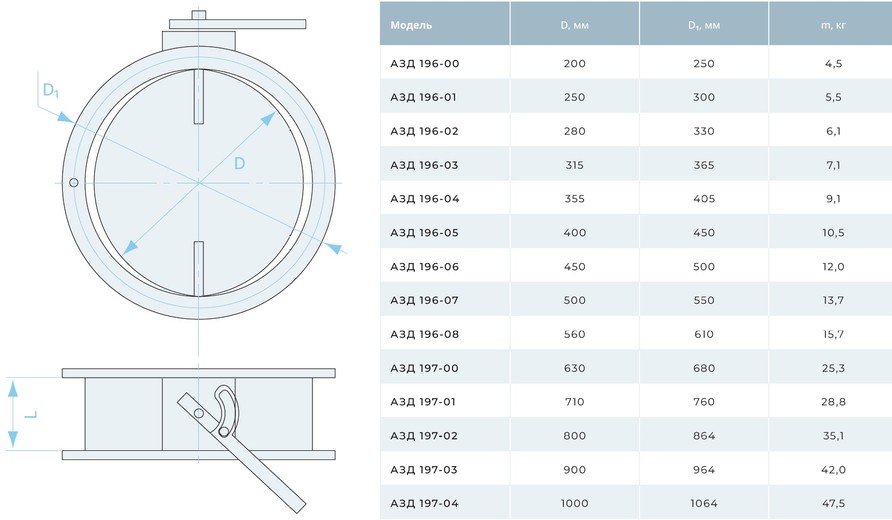

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка взрывозащищенная круглая АЗД 196/197
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка круглая унифицированная АЗД 122/134
Заслонка круглая унифицированная АЗД 122/134

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производствоØ200–1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка круглая унифицированная
ТипоразмерыØ200–1000 мм
Материалоцинкованная сталь
Присоединениефланцевое
Длина корпуса350 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо специальному заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 3155компактные приводы
355 – 50010
· ventar-s.ru560 – 80015 – 20
900 – 125030 – 40

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 122-00-Р – 250 – Э
  • АЗД 1XX-XX — модель
  • D — диаметр, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 122-03-Р – 400 – Э — заслонка Ø400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка круглая унифицированная АЗД 122/134
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка взрывозащищенная прямоугольная АЗД 193
Заслонка взрывозащищенная прямоугольная АЗД 193

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.

Собственное производствоВзрывозащищённое исполнение250×250…1000×1000 ммЧёрная сталь
Типзаслонка прямоугольная, взрывозащищённое исполнение
Типоразмеры250×250…1000×1000 мм
Материалчёрная сталь
Зоны установкиВ1, В1А, В1Б по ПУЭ
Длина корпуса120 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавзрывоопасные воздушные смеси
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем
· ventar-s.ru

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
  • Условия применения: зоны установки — В1, В1А, В1Б по ПУЭ
  • среда — взрывоопасные воздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 193-00-Р – 250×250 – Р
  • АЗД 193-0X — модель
  • A×B — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 193-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка взрывозащищенная прямоугольная АЗД 193
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка круглая унифицированная АЗД 133/136
Заслонка круглая унифицированная АЗД 133/136

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производствоØ200–1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка круглая унифицированная
ТипоразмерыØ200–1000 мм
Материалоцинкованная сталь
Присоединениефланцевое
Длина корпуса350 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо специальному заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 3155компактные приводы
355 – 50010
· ventar-s.ru560 – 80015 – 20
900 – 125030 – 40

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 133-00-Р – 250 – Р
  • АЗД 1XX-XX — модель
  • D — диаметр, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 133-03-Р – 400 – Э — заслонка Ø400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка круглая унифицированная АЗД 133/136
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка прямоугольная унифицированная АЗД 190
Заслонка прямоугольная унифицированная АЗД 190

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине.

Собственное производство250×250…1000×1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка прямоугольная унифицированная
Типоразмеры250×250…1000×1000 мм
Материалоцинкованная сталь
Присоединениена шине
Длина корпуса120 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 190-00-Р – 250×250 – Э
  • АЗД 190-0X — модель
  • B×A — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 190-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка прямоугольная унифицированная АЗД 190
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка прямоугольная унифицированная АЗД 192
Заслонка прямоугольная унифицированная АЗД 192

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производство250×250…1000×1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка прямоугольная унифицированная
Типоразмеры250×250…1000×1000 мм
Материалоцинкованная сталь
Присоединениена шине
Длина корпуса180 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 192-00-Р – 250×250 – Р
  • АЗД 192-0X — модель
  • A×B — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 192-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка прямоугольная унифицированная АЗД 192
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан взрывозащищенный круглый АЗЕ 100/101
Клапан взрывозащищенный круглый АЗЕ 100/101

Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.

Собственное производствоВзрывозащищённое исполнениеØ100–1000 ммЧёрная сталь
Типобратный клапан, взрывозащищённое исполнение
ТипоразмерыАЗЕ 100/101, Ø100–1000 мм
Материалчёрная сталь
Средавзрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
Зоны установкиВ-1, В-1А, В-1Б по ПУЭ
Приводне требуется (гравитационный)
Масса1,0–70,3 кг
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие — под действием напора потока, закрытие — гравитационное, без применения электропривода.

Конструкция и материалы исполнены с учётом требований к оборудованию, устанавливаемому во взрывоопасных зонах: исключено искрообразование при работе подвижных частей.

Где применяется

  • Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
  • Условия применения: среда — взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
  • зоны установки — В-1, В-1А, В-1Б по ПУЭ

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; положение — в соответствии с исполнением
  • Монтаж во взрывоопасных зонах (В-1, В-1А, В-1Б по ПУЭ) выполняется по проекту; корпус клапана подключается к контуру заземления
  • Не допускается применение инструмента и приёмов работы, вызывающих искрообразование
  • Перед пуском проверяется свободный ход лопаток и отсутствие посторонних предметов в корпусе

Условное обозначение и заказ

АЗЕ 100-02 – 100 – 90
  • АЗЕ 10X-XX — модель
  • D — диаметр, мм
  • L — длина, мм
Пример: АЗЕ 101-03 – 400 – 385 — клапан взрывозащищённый Ø400 мм, длина 385 мм.

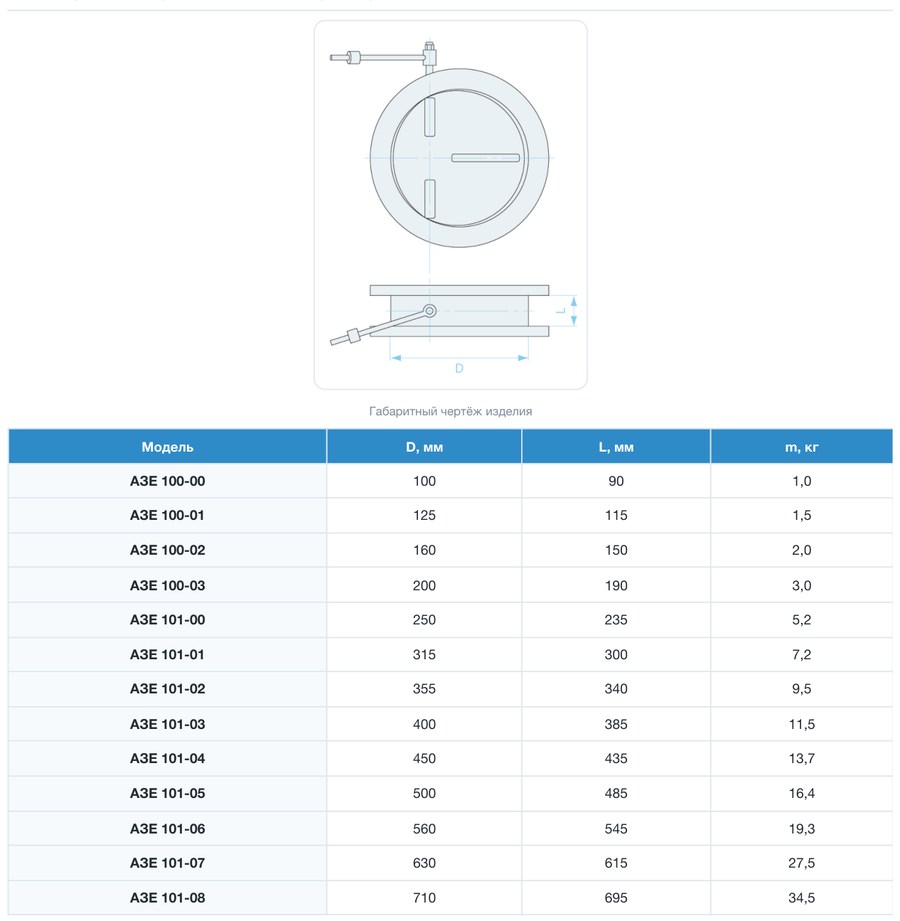

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан взрывозащищенный круглый АЗЕ 100/101
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан воздушный АВК
Клапан воздушный АВК
Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па.

Примечание

А - ширина внутр. сечения, В - высота внутр. сечения, А₁ - ширина без привода, В₁ - высота, А₂ - ширина с приводом. А₁ =А+7О, В₁ =В+50, А₂=А₁+120 (привод с возвратной пружиной), А₂=А₁+80 (привод без возвратной пружины) А₂=А₁+55 (ручной привод). В алюминиевой заслонке длина всегда постоянна и равна 125 мм. При высоте заслонки В не кратной 100мм, оставшаяся часть перекрывается полосой оцинкованной стали.

Типы исполнения

Важно! Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 10 мм и равна В+10.

Масса без приводов, кг

Технические характеристики устанавливаемых электроприводов

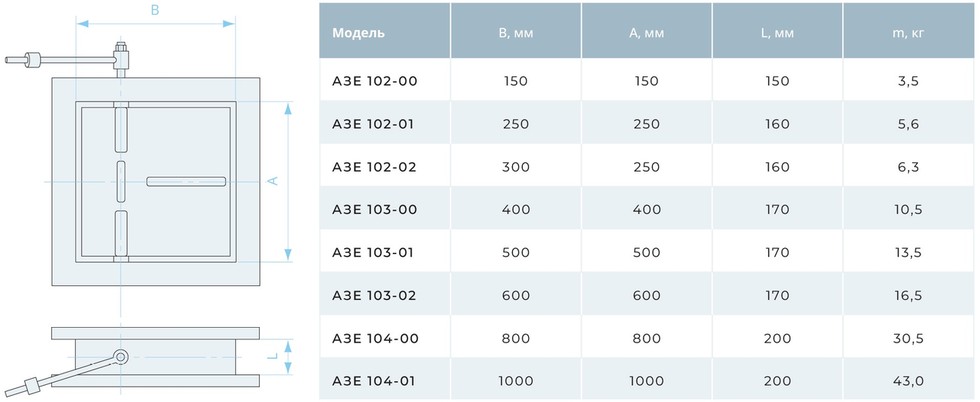

Клапан обратный взрывозащищенный прямоугольный АЗЕ 102-104
Клапан обратный взрывозащищенный прямоугольный АЗЕ 102-104

Чёрная сталь Взрывозащищённый клапан предназначен для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011.

Для систем с взрывоопасными смесямиСобственное производствоВзрывозащищённое исполнение150×150…1000×1000 мм
Типобратный клапан, взрывозащищённое исполнение
ТипоразмерыАЗЕ 102–104, 150×150…1000×1000 мм
Материалчёрная сталь
Средавзрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
Зоны установкиВ-1, В-1А, В-1Б по ПУЭ
Приводне требуется (гравитационный)
Масса3,5–43,0 кг
Срок службыне менее 10 лет
·ventar-s.ru

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие — под действием напора потока, закрытие — гравитационное, без применения электропривода.

Конструкция и материалы исполнены с учётом требований к оборудованию, устанавливаемому во взрывоопасных зонах: исключено искрообразование при работе подвижных частей.

Где применяется

  • Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
  • Условия применения: среда — взрывоопасные смеси всех категорий и групп (ГОСТ 12.1.011)
  • зоны установки — В-1, В-1А, В-1Б по ПУЭ

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; положение — в соответствии с исполнением
  • Монтаж во взрывоопасных зонах (В-1, В-1А, В-1Б по ПУЭ) выполняется по проекту; корпус клапана подключается к контуру заземления
  • Не допускается применение инструмента и приёмов работы, вызывающих искрообразование. · ventar-s.ru Перед пуском проверяется свободный ход лопаток и отсутствие посторонних предметов в корпусе

Условное обозначение и заказ

АЗЕ 102-01 – 150×150 – 170
  • АЗЕ 10X-XX — модель
  • A×B — сечение, мм
  • L — длина, мм
Пример: АЗЕ 103-00 – 400×400 – 170 — клапан взрывозащищённый 400×400 мм, длина 170 мм.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный взрывозащищенный прямоугольный АЗЕ 102-104
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан обратный круглый КО
Клапан обратный круглый КО

Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам при присоединении последних к коллекторам.

Собственное производствоØ250–1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг
Типобратный клапан для круглых каналов
ТипоразмерыКО-00…КО-07, Ø250–1250 мм
Материалчёрная х/к или оцинкованная сталь
Приводне требуется (гравитационный)
ИсполненияКОв (вертикальное), КОг (горизонтальное) — по заказу
Масса4,6–35,3 кг
Длина корпуса50–64 мм (чёрная), 100–200 мм (оцинковка)
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие происходит под действием динамического напора потока, закрытие — под действием силы тяжести после остановки вентилятора.

Такая схема исключает переток воздуха через ответвления к отключённым вентиляторам при их присоединении к общему коллектору. Работа полностью автоматическая, источник энергии не требуется.

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке за вентилятором либо в ответвлении перед коллектором
  • Монтажное положение определяется исполнением: КОв — вертикальные участки, КОг — горизонтальные
  • Установка в положении, не соответствующем исполнению, нарушает работу лопаток
  • Прямой участок до клапана — не менее 2D, после — не менее 3D
  • Установка непосредственно за отводом или тройником увеличивает сопротивление и вызывает вибрацию лопаток

Условное обозначение и заказ

КО-02 – 400 – 50
  • КО-0X — модель
  • D — диаметр, мм
  • L — длина, мм
Пример: КО-03 – 500 – 50 — обратный клапан Ø500 мм, длина 50 мм (чёрная сталь);
Пример: КО-05 – 800 – 200 — обратный клапан Ø800 мм, длина 200 мм (оцинкованная сталь).

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный круглый КО
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан обратный лепестковый КЛ
Клапан обратный лепестковый КЛ

Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Собственное производствоТипоразмеры КЛ-00…КЛ-05Для осевых вентиляторовСталь на фланцах
Типобратный (лепестковый) клапан для осевых вентиляторов
ТипоразмерыКЛ-00…КЛ-05 (вентиляторы №4–12,5)
Размеры A×B400×400…1250×1250 мм
Конструкциякорпус с лопатками на осях во втулках
Переход с кругасъёмная переходная диафрагма
Приводне требуется (гравитационный)
Масса13,4–61,7 кг
Назначениезащита от обратного потока и осадков
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса, во втулках которого на осях закреплены поворотные лопатки. Под действием напора работающего вентилятора лопатки поднимаются, открывая проход воздуху.

При отключении вентилятора лопатки под собственным весом возвращаются в исходное положение и перекрывают сечение, препятствуя попаданию наружного холодного воздуха и атмосферных осадков в помещение. Электропривод и подключение к сети не требуются.

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

  • Клапан устанавливается на нагнетательной стороне осевого вентилятора, снаружи или в проёме ограждающей конструкции
  • Монтажное положение — вертикальное (оси лопаток горизонтальны)
  • Отклонение от вертикали нарушает гравитационное закрытие лопаток
  • При переходе с круглого сечения вентилятора на прямоугольное сечение клапана применяется съёмная переходная диафрагма из комплекта. · ventar-s.ru Перед пуском проверить свободный ход лопаток от руки и отсутствие перекосов корпуса при затяжке крепежа

Условное обозначение и заказ

КЛ-01 – 400×400
  • КЛ-0X — модель
  • 400×400 — сторона A×B, мм
Пример: КЛ-02 – 630×630 — клапан лепестковый под осевой вентилятор № 6,3;
Пример: КЛ-04 – 1000×1000 — клапан лепестковый под осевой вентилятор № 10. Для перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена съёмная переходная диафрагма.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный лепестковый КЛ
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан перекидной взрывозащищенный АЗЕ 024/105
Клапан перекидной взрывозащищенный АЗЕ 024/105

Клапан состоит из корпуса, во втулке которого на оси закреплена лопатка. При возникновении воздушного потока в полости лопатка поворачивается на своей оси на 90°, открывая проход воздуху и одновременно перекрывая вторую полость. Специальный указатель на внешней стенке корпуса показывает положение лопатки.

Собственное производствоВзрывозащищённое исполнение150×150…1000×1000 ммЧёрная х/к сталь
Типперекидной клапан, взрывозащищённое исполнение
Типоразмеры150×150…1000×1000 мм
Материалчёрная х/к сталь
Давление в системене более 1500 Па
Скорость среды6–20 м/с
Климатическое исполнениеУХЛ4 по ГОСТ 15150-69
Индикацияуказатель положения лопатки на корпусе
Монтажтолько на вертикальных участках
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса с двумя полостями, во втулке которого на оси закреплена перекидная лопатка. При возникновении потока в одной из полостей лопатка поворачивается на 90°, открывая проход воздуху и одновременно перекрывая вторую полость.

Так обеспечивается автоматическое переключение системы на резервный вентилятор при остановке рабочего — без электропривода и сигналов автоматики. Положение лопатки контролируется указателем на внешней стенке корпуса.

Материалы и исполнения

Давление в системе — не более 1500 Па, скорость перемещаемой среды 6–20 м/с. Климатическое исполнение УХЛ4 по ГОСТ 15150-69.

Где применяется

  • Приточные системы с резервированием вентиляторов: клапан устанавливается на вертикальных участках воздуховодов и автоматически переключает сеть на резервный вентилятор при остановке рабочего
  • Условия применения: климатическое исполнение — УХЛ4 по ГОСТ 15150-69

Монтаж и обслуживание

  • Клапан устанавливается ТОЛЬКО на вертикальных участках приточных воздуховодов — работа перекидной лопатки основана на её положении в поле тяжести
  • Обе полости клапана присоединяются к рабочему и резервному вентиляторам; выход — к общей магистрали
  • Указатель положения лопатки должен оставаться в поле зрения обслуживающего персонала
  • Работы по монтажу во взрывоопасных зонах выполняются с соблюдением требований ПУЭ и проекта; корпус подключается к контуру заземления

Условное обозначение и заказ

АЗЕ 105-03 – 150×150 – 293 – 391
  • АЗЕ 105-0X — модель
  • A×B — сечение, мм
  • H — высота, мм
  • L — длина, мм
Пример: АЗЕ 105-03 – 400×400 – 571 – 763 — клапан перекидной, сечение 400×400 мм, высота 571 мм, длина 763 мм.

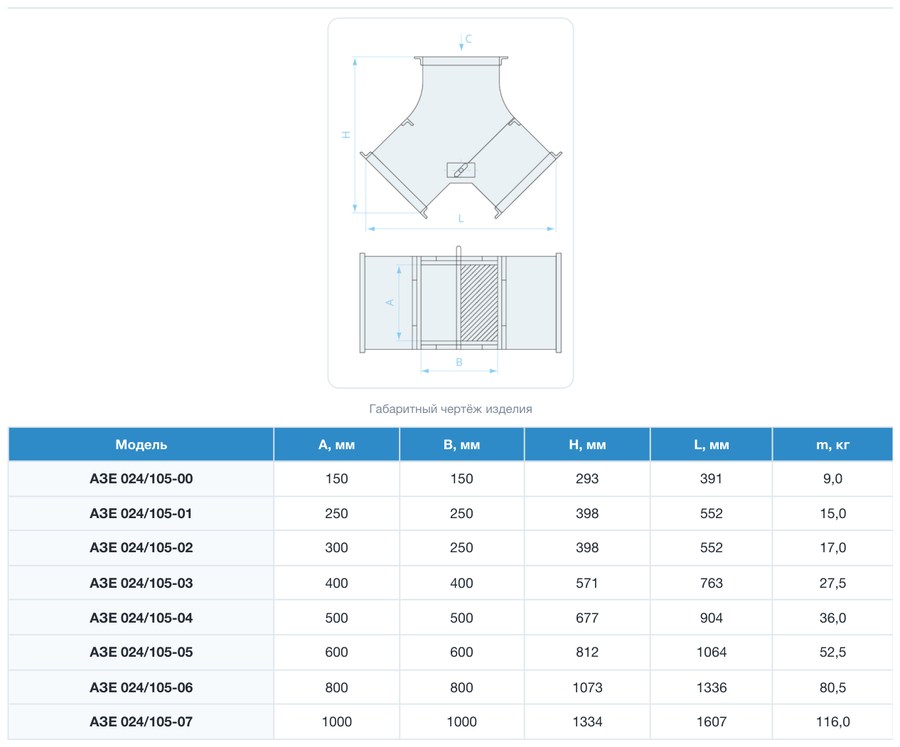

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан перекидной взрывозащищенный АЗЕ 024/105
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан обратный прямоугольный КОп
Клапан обратный прямоугольный КОп

Клапан обратный прямоугольный предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам.

Собственное производство150×150…1250×1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг
Типобратный клапан для прямоугольных каналов
ТипоразмерыКОп-00…КОп-07, 150×150…1250×1250 мм
Материалчёрная х/к или оцинкованная сталь
Приводне требуется (гравитационный)
Скорость воздуха≥5 м/с (горизонтальные участки), ≥4 м/с (вертикальные)
ИсполненияКОв, КОг — по заказу
Масса3,7–35,5 кг
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса прямоугольного сечения и поворотных лопаток на осях. Открытие происходит под действием напора потока, закрытие — гравитационное.

Для устойчивого открытия лопаток скорость воздуха в канале должна быть не ниже 5 м/с на горизонтальных участках и не ниже 4 м/с на вертикальных. При меньших скоростях возможно частичное открытие и завышение сопротивления.

Материалы и исполнения

По специальному заказу возможно производство клапанов вертикального и горизонтального исполнения (КОв, КОг). · ventar-s.ru

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке
  • Исполнение (КОв/КОг) должно соответствовать пространственному положению участка
  • Скорость воздуха в канале при работе вентилятора должна быть не ниже 5 м/с (горизонтальные участки) и 4 м/с (вертикальные) — иначе лопатки открываются не полностью. · ventar-s.ru Прямые участки: до клапана не менее 2 эквивалентных диаметров, после — не менее 3
  • Крепление к воздуховоду выполняется без перекоса корпуса; деформация корпуса приводит к заклиниванию лопаток

Условное обозначение и заказ

КОп-03 – 250×250 – 50
  • КОп-0X — модель
  • A×B — сечение, мм
  • L — длина, мм
Пример: КОп-04 – 500×500 – 50 — обратный клапан 500×500 мм, длина 50 мм (чёрная сталь);
Пример: КОп-06 – 1000×1000 – 200 — обратный клапан 1000×1000 мм (оцинкованная сталь).

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный прямоугольный КОп
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Не нашли нужную позицию или нужен нестандартный размер?

Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.

Отправить спецификацию

Запорно-регулирующая арматура, устанавливаемая в разрыв воздуховода: дроссель-клапаны и заслонки для регулирования расхода, шиберы для полной отсечки участка, обратные клапаны для защиты от перетока воздуха к остановленному вентилятору, взрывозащищённые исполнения АЗД и АЗЕ.

Клапаны и заслонки для воздуховодов

Запорно-регулирующая арматура устанавливается в разрыв воздуховода и решает три задачи: балансировку расхода по веткам, полную отсечку участка на время обслуживания и защиту от перетока воздуха к остановленному вентилятору.

В разделе — дроссель-клапаны и заслонки АЗД для регулирования, шиберы для полной отсечки, обратные клапаны КО, КОп и лепестковые КЛ, а также взрывозащищённые исполнения АЗД и АЗЕ для систем, где перемещаются взрывоопасные смеси.

Собственное производствоИзготавливаем в Москве под размеры проекта, без ожидания поставки
Любой типоразмерКруглые Ø80–1600 мм, прямоугольные до 2000×2000 мм, нестандарт по чертежу
Паспорт на каждую позициюЧертёж, таблица типоразмеров, схема условного обозначения
Комплект по спецификацииСчитаем весь узел целиком — воздуховод, фасонину, крепёж и уплотнение

Частые вопросы

Чем шибер отличается от дроссель-клапана?

Дроссель-клапан регулирует расход поворотом заслонки, шибер перекрывает сечение полностью выдвижным полотном — это отсечная арматура.

Нужен ли обратный клапан?

Да, если несколько вентиляторов работают на общий коллектор: без него воздух перетекает к остановленному вентилятору.

Что означает взрывозащищённое исполнение?

Изготовление из материалов, исключающих искрообразование, для зон В-1а и В-1б по ПУЭ; такие клапаны маркируются АЗД и АЗЕ.

Смежные разделы и статьи

Производство и поставка вентиляционного, противопожарного и климатического оборудования. Собственная марка AIRS.

📍 Ангарск ▾

Каталог

ВентиляцияКондиционированиеТепловое оборудованиеБренды оборудованияРаспродажа

Компания

О компанииМонтаж и проектированиеНаши объектыСертификатыОтзывыНовостиСтатьи

Покупателям

Оплата и доставкаОтсрочка платежаПрайс-листыКаталоги PDFBIM-моделиКонтакты

Контакты

+7 (495) 640-24-15 info@ventar-s.ru Офис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1 Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3) Пн–Чт 9:00–18:00, Пт до 17:00

ВЕНТАР-С в городах России

Показать все города
© 2017–2026 ООО ТД «ВЕНТАР-С» · ИНН 7720384233 · ОГРН 1177746568911 Политика конфиденциальности Согласие на обработку данных Реквизиты
